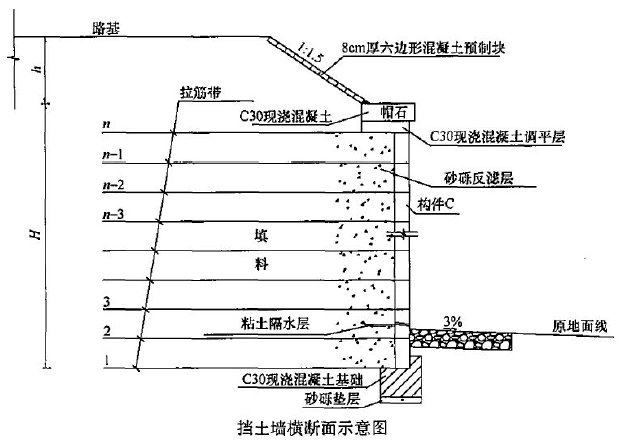

案例题 某施工单位承建了一段路基工程,其中K18+220~k18+430设置了一段挡土墙,路基填方高度最高为11m,挡土墙横断面示意图如下。

挡土墙施工流程为;施工准备(含构件C预制)→测量放线→工序A→地基处理→排水沟施工→基础浇筑→构件C安装→工序B→填料填筑与压实→墙顶封闭。
路基工程施工前项目经理部进行了技术交底,项目经理部的施工技术交底工作由项目经理组织和主持实施。项目总工负责向班组作业人员进行施工技术交底。交底人员和参会人员双方签字确认。技术交底记录部分内容如下:
(1)筋带采用聚丙烯土工带,进场时检查出厂质量证明书后即可用于施工。
(2)聚丙烯土工带的下料长度取设计长度。聚丙烯土工带与面板的连接,可将土工带的一端从面板预埋拉环或预留孔中穿过,折回与另一端对齐,并采用筋带扣在前端将筋带扎成一束。
(3)填土分层厚度及碾压遍数,应根据拉筋间距、碾压机具和密实度要求,通过试验确定。为保证压实效果,所有填筑区域均使用重型压实机械压实,严禁使用羊足碾碾压。
(4)填料摊铺,碾压应从拉筋尾部开始,平行于墙面碾压,然后向拉筋中部逐步进行。再向墙面方向进行。严禁平行于拉筋方向碾压。碾压机具不得在挡土墙范围内调头。
(1)按照挡土墙设置的位置和结构型式划分,分别写出该挡土墙的名称。
(2)写出挡土墙施工流程中工序A,工序B与图中构件C的名称。写出挡土墙施工流程中必须交叉进行的工序。
(3)构件C设置时需考虑什么因素?
(4)项目部组织技术交底的方式是否正确?如不正确请改正。
(5)逐条判断技术交底记录内容是否正确,并改正错误。

正确答案
(1)按照挡土墙设置的位置划分,该挡土墙为路堤墙。按照挡土墙的结构型式划分,该挡土墙为加筋土挡土墙。
(2)工序A是基槽(坑)开挖;工序B是筋带铺设;构件C是墙面板。
必须交叉进行的工序有:
墙面板安装(或构件C安装)、筋带铺设(或工序B)、填料填筑与压实。
(3)墙面板安设应根据高度和填料情况设置适当的仰斜,斜度宜为1∶0.05~1∶0.02,安设好的面板不得外倾。
(4)技术交底的方式不正确。项目经理部的施工技术交底工作应由项目总工程师组织和主持实施;现场技术员负责向班组作业人员交底。
(5)(1)错误。进场时除了查看出厂质量证明书外,还应查看出厂试验报告,并且还应取样进行技术指标测定。
(2)错误。聚丙烯土工带的下料长度一般为2倍设计长度加上穿孔所需长度。
(3)错误。在采用靠近墙面板1m范围内,应使用小型机具夯实或人工夯实,不得使用重型压实机械压实。
(4)错误。填料摊铺、碾压应从拉筋中部开始平行于墙面碾压,先向拉筋尾部逐步进行,然后再向墙面方向进行。
