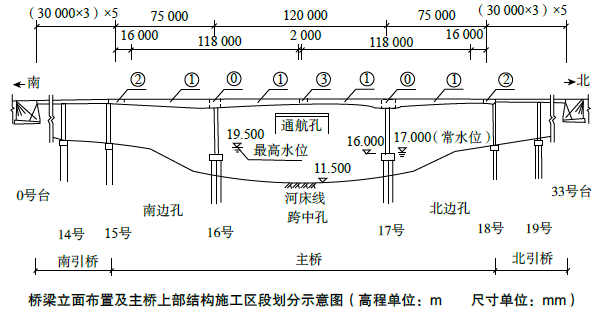

案例题 某施工单位承接了一座主桥为75m+120m+75m预应力混凝土连续刚构桥,南、北引桥的上部结构均采用等截面预应力混凝土连续箱梁,跨径组合为(30m×3)×5;下部结构墩柱基础采用混凝土钻孔灌注桩,重力式U型桥台;河床地质自上而下为厚3m淤泥质黏土层、厚5m砂土层、厚2m砂层、厚6m卵砾石层等;河道最高水位(含浪高)高程为19.5m,水流流速为1.8m/s。桥梁立面布置如下所示:

施工过程中发生了如下事件:
事件一:根据本桥的地质、地形和水文情况,施工单位在施工时将主桥上部结构划分成0、①、②、③等施工区段。
事件二:施工单位在施工组织设计中,制订的连续钢构桥悬臂浇筑施工流程为:0号块支架搭设、预压→O号块混凝土浇筑→O号块预应力钢束张拉→组拼挂篮→A→对称悬臂浇筑l号块→1号块预应力钢束张拉→挂篮分离,前移就位→悬臂浇筑2号块(下一块段施工)→B→中跨合龙。
事件三:上部结构悬臂浇筑施工中,施工单位采用如下做法:
(1)悬臂梁段应全断面一次浇筑完成,并应从已浇梁段向悬臂端浇筑。
(2)悬臂浇筑的施工过程控制宜遵循变形和内力双控的原则,且宜以内力控制为主。
(3)对连续刚构两端的悬臂梁段采用施加水平推力的方式调整梁体的内力时,千斤顶的施力应对称、均衡。
(4)合龙口两侧设置的压载水箱在合龙段混凝土全部浇筑完成后卸载。
事件四:第一年计划完成施工产值2.2亿元,为保证安全生产,设置了安全生产管理机构,并配备了3名专职安全生产管理人员。项目经理部为了保证钻孔桩质量,设置了钻孔桩质量控制关键点:(1)桩位坐标与垂直度控制;(2)护筒内水头高度;(3)桩顶、桩底标高的控制;(4)钢筋笼接头质量;(5)导管接头质量检查与水下混凝土的灌注质量。
【问题】
1.列式计算该桥多孔跨径总长,根据计算结果指出该桥所属的桥梁分类。
2.事件一中,分别写出施工区段0、①、②最适宜的施工方法,并指出施工区段③的施工时间应选择什么时候进行?
3.写出事件二中工序A、B的名称。
4.逐条判断事件三中的做法是否正确?若不正确写出正确做法。
5.补充事件四中钻孔桩的质量控制关键点。
6.本项目配备的专职安全管理人员数量是否符合《公路水运工程安全生产监督管理办法》的规定?说明理由。

正确答案
1.多孔跨径总长为:75+120+75+30×3×5×2=1170m;该桥为特大桥。
2.施工区段0:扇形托架法;施工区段①:挂篮法(悬臂浇筑);施工区段②:支架法。
施工区段③在一天中气温最低且稳定的时段内浇筑。
3.A:挂篮预压,B:边跨合龙。
4.(1)不正确。
正确做法:悬臂梁段应全断面一次浇筑完成,并应从悬臂端开始,向已完成梁段推进分层浇筑。
(2)不正确。
正确做法:悬臂浇筑的施工过程控制宜遵循变形和内力双控的原则,且宜以变形控制为主。
(3)正确。
(4)不正确。
正确做法:合龙口两侧设置的压载水箱在浇筑合龙段混凝土时同步卸载。
5.护筒埋深、泥浆指标控制、孔径的控制、清孔质量。
6.不符合《公路水运工程安全生产监督管理办法》的规定。
理由:按照年度施工产值配备专职安全生产管理人员,2亿元以上的不少于5名,且按专业配备。
