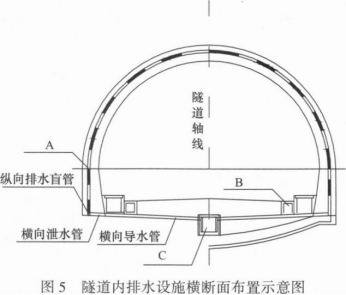

案例题某二级公路双车道隧道全长850m，起讫桩号为K3+450～K4+300，地层岩性以钙质砂岩为主，包含Ⅲ、Ⅳ和Ⅴ级围岩，无不良地质。地下水类型以基岩裂隙水为主，隧道内排水设施横断面布置示意图如图5所示。

施工中发生如下事件：
事件1：施工单位在Ⅲ级围岩段采用钻爆法施工．采用的机械设备拟在下列设备中选择：风动凿岩机、盾构机、装药台车、轮胎式装载机、混凝土湿喷设备、柴油自卸卡车、汽油自卸卡车、混凝土搅拌运输车、混凝土输送泵、衬砌台车、空气压缩机等。
事件2：施工过程中，施工单位按照下列要求进行了防水板的施工。
（1）防水板铺设前应对初期支护表面外露的坚硬物和局部渗漏水进行处理；
（2）初期支护表面应平整，无空鼓、裂缝、松酥，不平处用喷射混凝土找平；
（3）防水板宜采用高分子材料，幅宽2～4m，厚度不宜小于1mm；
（4）防水板要求无钉铺设，环向分幅铺挂。
事件3：施工单位采用充气法检查防水板搭接焊缝质量时．当压力达到0．25MPa时停止充气，保持一定时间，压力下降在规定幅度以内时，判定焊缝质量合格。

问题：
1．写出图5中排水设施A、B、C的名称。
2．指出事件1中隧道开挖和出渣时宜选用的五种机械设备。
3．逐条判断事件2中的施工要求是否正确？若不正确写出正确要求。
4．说明事件3中压力应保持的时间以及在规定时间内压力下降的规定幅度。

正确答案

1．排水设施A的名称：环向排水盲管（或竖向泄水管、或环向排水管）。
排水设施B的名称：路侧边沟。
排水设施C的名称：中央排水管（沟）。

2．事件1中隧道开挖和出渣时宜选用的机械设备有：风动凿岩机；轮胎式装载机；装药台车；柴油自卸卡车；空气压缩机。

3．（1）正确。
（2）正确。
（3）不正确。
正确要求：防水板宜采用高分子材料，幅宽2～4m，厚度不宜小于1.5mm。
（4）不正确。
正确要求：防水板要求无钉铺设，环向整幅铺挂。

4．压力应保持的时间为15min。
规定时间内压力下降的规定幅度在10％以内。
