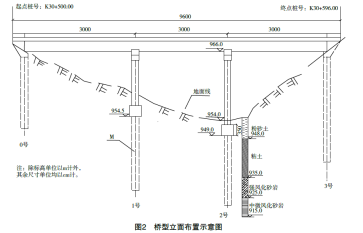

案例题某施工单位承建了一段二级公路，其中1号桥梁起讫桩号为K30+500～K30+596，桥型立面布置示意图如图2所示，该桥为单向双室现浇预应力混凝土连续箱梁，下部结构为浇灌式桥墩，轻型桥台，桥梁纵坡为1%，2号墩承台尺寸为8×3.6×3.5m（横桥向×纵桥向×高）。地下水位高程为953.0m，上部结构采用满堂式支架现浇施工。

施工中发生以下事件：
事件一：2号墩地下水位较高，根据2号墩处地质资料，其承台基坑开挖时采取坑壁加固措施。
事件二：“1号桥薄壁墩专项施工方案”中，确定了施工质量控制关键点：（1）……；（2）……；（3）……；（4）……；（5）墩顶支座预埋件位置、数量控制；（6）墩身与承台连接处混凝土裂缝控制；（7）墩身实心段混凝土裂缝控制。
事件三：按照《公路工程施工安全技术规范》要求，项目部编制了“1号桥现浇专项施工方案”。专项施工方案中支架现浇施工工艺流程主要包括：地基处理→A→模板系统安装→B→钢筋、预应力钢筋安装→C→混凝土浇筑→混凝土养护→预应力筋张拉→落梁、模板支架拆除。
事件四：项目部编制的“1号桥现浇梁专项施工方案”，经项目总工程师审核，总监理工程师审查后，即开始实施。
【问题】
1.写出图2中构造物M的名称。
2.事件一中，2号墩承台施工宜采用哪两种坑壁支护方式？
3.写出事件二中薄壁墩施工质量控制关键点（1）、（2）、（3）、（4）的内容。
4.写出事件三中工序A、B、C的名称。
5.事件四种，专项施工方案的审批程序是否正确？若不正确写出正确的审批程序。

正确答案

1.M-桩基础。
2.宜采用的坑壁支护方式：锁口钢板桩或锁口钢管桩围堰。
3.（1）墩身锚固钢筋预埋质量控制。
（2）墩身平面位置控制。
（3）墩身垂直度控制。
（4）模板接缝错台控制。
4.A-支架搭设。B-支架加载预压。C-内模安装。
5.不正确。
正确做法专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。对于超过一定规模的危大工程，施工单位应当组织召开专家论证会对专项施工方案进行论证。
