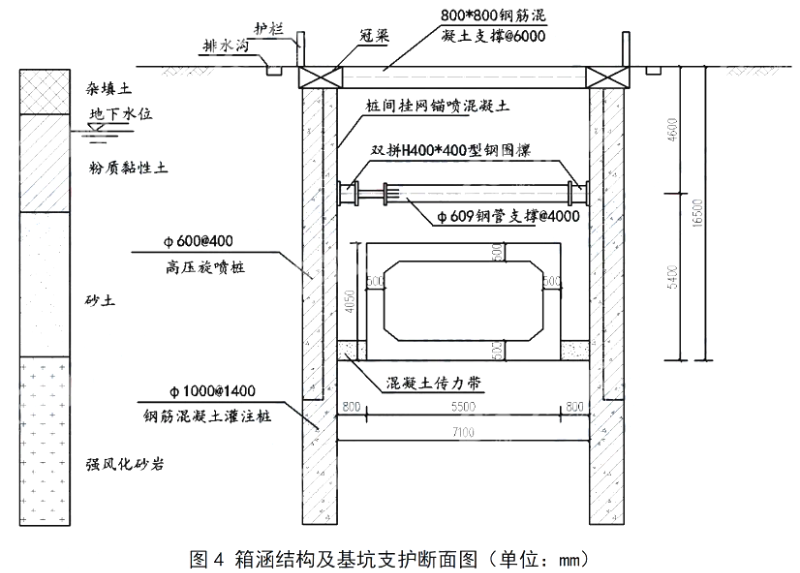

案例题 某施工单位中标一项城市更新项目,主要施工内容为排水箱涵工程,总长度2500m。排水箱涵位于既有道路下方,包括基坑支护止水帷幕、钢筋混凝土箱涵及道路恢复,箱涵采用明挖法施工。设计规定施工期间基坑边1.5m范围内不得有堆载。箱涵结构及基坑支护结构断面图如图4所示。箱涵混凝土强度等级为C35,抗渗等级为p8,每20m设置一道变形缝。




事件一:项目部依据设计图纸编制了基坑支护及开挖施工专项方案,钻孔灌注采用旋挖钻机施工,工艺流程为:测量定位一干挖成孔→下钢筋笼一浇筑混凝土→跳桩挖孔。高压旋喷桩采用双管法施工,工艺流程为:钻机就位一钻孔一置入注浆管→A一拔出注浆管。
基坑采用机械分层、分段挖土,每层挖土厚度不超过1.5m,基坑分段开挖长度为20m,分层开挖高度至钢筋混凝土内支撑底标高时施工冠梁及钢筋混凝土内支撑。当第一道支撑混凝士强度达到设计要求的80%后,进行第二层土方开挖。桩间采用挂网喷射混凝土支护,随土方开挖及时支护严格遵守基坑开挖原则。
事件二:基坑施工正值雨季,项目部在基坑外侧设置了排水沟,基坑外地面进行了压实处理,基坑开挖时,坑内排水采取明排疏干。
同时,项目部应对基坑坍塌准备了如下应急抢险物资:发电机、木方、土袋、砂袋、临时抢险材料、堵漏材料及设备等。
问题:
1、事件一中双管法高压旋喷的介质有哪些?高压旋喷注浆的工艺流程中A代表哪项工作?旋喷注浆参数通过何种方式确定?
2、事件二中抢险物资清单缺少哪些基坑坍塌必用的应急物资?
3、面对事件三中存在的施工材料堆放、钢支撑架设、锚喷混凝土、桩间渗水、救援人员等五个安全隐患,给出五个相对应的防范措施。
4、事件四中侧墙及顶板混凝土浇筑时,用于检验混凝土强度的试件应在哪里取样?侧墙混凝土浇筑原则有哪些?顶板混凝士强度至少应达到设计强度的多少可以拆除模板支架体系?
5、事件四中箱涵主体结构施工易渗漏部位有哪些?为保证道路恢复施工的质量项目部需对哪道工序进行质量风险管控?

正确答案
1.
(1)水泥浆液,压缩空气。
(2)A-高压喷射注浆。
(3)应根据土质条件加固要求通过试验或根据工程经验确定。

2.
抽水设备、袋装水泥、备用电源。

3.
施工材料堆放:
①钢支撑堆放应在安全稳定便于运输的场地专门存放。
②基坑周边要设置警示标志,堆放物料的限重牌,严禁堆放大量物料。
钢支撑架设:
①土方开挖应与内支撑施工配合,基坑土方挖至其设计文件规定的位置下0.5m时,应进行内支撑施工。
②钢支撑预加轴力未锁定前或混凝土横撑强度未达到设计文件规定的允许值前,不应继续开挖下层土方。
锚喷混凝土:
①桩间锚喷混凝土应喷射均匀,喷射厚度符合要求。
②保证围檩与围护结构之问紧密接触,有效传递受力,避免支撑受力不均衡导致基坑坍塌。
桩间渗水:
①确保灌注桩本身质量,确保无断桩情况。
②灌注桩与高压旋喷桩止水帷幕连续搭接,阻断地下水渗流路径。
救援人员:①当需要利用支撑结构兼做施工平台或栈桥时,应进行专门设计。
②救援人员应通过安全梯上下。

4.
1)浇筑地。
(2)墙体混凝土左右对称、水平分层连续灌注,至顶板交界处间歇1~1.5h,然后再灌注顶板混凝土。
(3)75%。

5.
(1)底板与侧墙施工缝、侧墙与顶板间的施工缝,分仓变形缝,穿墙管、预埋件等。
(2)箱涵土方回填。
