分析

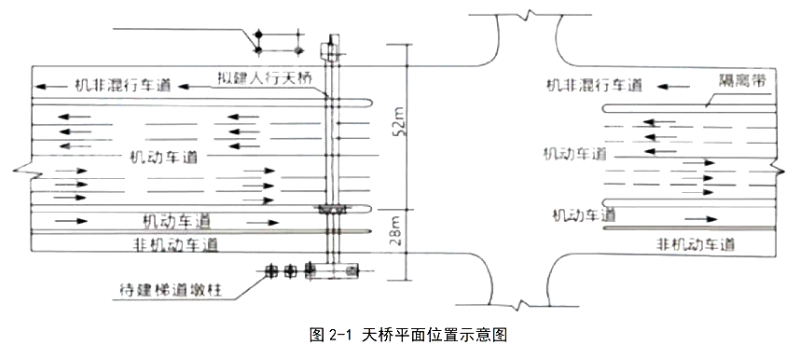

案例题 某公司承建一项城市更新项目。为解决行人出行对既有道路交通平面交叉干扰,需修建人行天桥一座。天桥平面位置见图2-1所示。

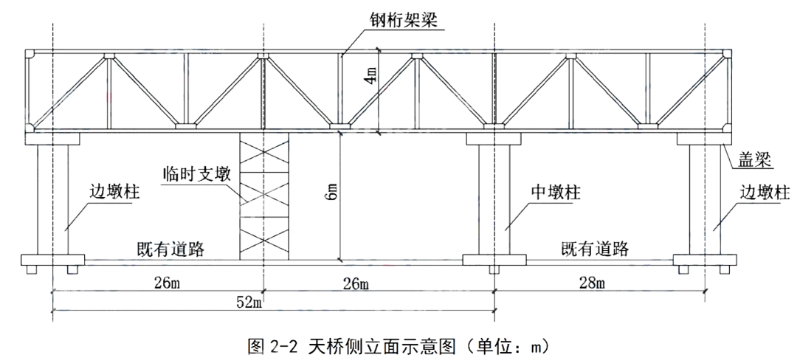

项目位置交通流量大,临近居民区,周边环境复杂、施工场地狭窄。该天桥全长80.0m,宽3.9m。主桥部分分为两跨,结构形式为下承式钢架桥。两跨分别为52.0m+28.0m,正立面见图2-2所示。主桥钢桁架梁落在盖梁上。主梁设计梁高为4.0m梁宽3.9m,每钢桁架梁安装联接采用焊接工艺。

项目部进场后认真学习图纸,根据现场实际情况,做了以下工作:
一、施工方案提出交通流量大,居民区施工条件复杂,将钢桁架梁委托给能满足制造条件的钢结构厂加工。这样既可保证钢桁架梁桥的质量,工期也有保障。
二、由于该项目部首次承接钢桁架梁桥项目,全体工程技术人员认真研究了桥梁上部结构及组成部分,为打造桥梁精品工程提供了保证。
三、钢桁架梁安装是技术要求较高的工作,工程技术人员严格按相关规范编写了作业指导书。
四、现场吊装是这个项目的关键环节,特别是在交通流量大、施工场地狭窄、靠近居民区的区域,施工措施需完善。
五、搭设临时支墩需占用主路一股机动车道,届时施工计划安排将部分车道申请临时封闭。

问题:
1、项目部派员全程参与了钢桁架梁加工,并圆满完成了加工任务。钢桁架梁出厂前必须要验收的工作是哪三项?
2、简支钢桁架梁桥上部结构由哪些部分组成?
3、作业指导书指出,如现场焊接无设计要求,钢桁架梁梁段杆件焊缝连接时,纵向及横向焊接顺序应如何进行?
4、钢桁架梁安装前施工现场需做的工作中除临时支墩拼装外,还有几项工作要做?
5、在市政道路搭设临时支墩前需办理哪些手续?分别应由哪些部门审核批准?

正确答案
1.
试拼装、外形尺寸、涂装。

2.
主桁架、横向纵向联结系、桥面系。

3.
纵向:从跨中向两端;横向:从中线向两侧对称进行。

4.
①钢梁安装前应对临时支架、支承、吊机等临时结构和钢梁结构本身在不同受力状态下的强度、刚度及稳定性进行验算。
②应对桥台、墩顶顶面高程、中线及各孔跨径进行复测,误差在允许偏差范围内方可安装。
③应按照构件明细表,核对进场的构件、零件,查验产品出厂合格证及钢材的质量证明书。
④对杆件进行全面质量检查,对装运过程中产生缺陷和变形的杆件,应进行矫正。

5.
手续:占路施工申请手续、交通导行方案手续、占用绿化隔离带申请手续。
部门:市政工程行政主管部门、公安交通管理部门、政府绿化行政主管部门。
