案例题某公司中标污水处理厂升级改造工程，处理规模为70万m3/D。其中包括中水处理系统。中水处理系统的配水井为矩形钢筋混凝土半地下室结构，平面尺寸17.6m×14.4m，高11.8m，设计设计水深9m；底板、顶板厚度分别为1.1m，0.25m。
施工过程中发生了如下事件：

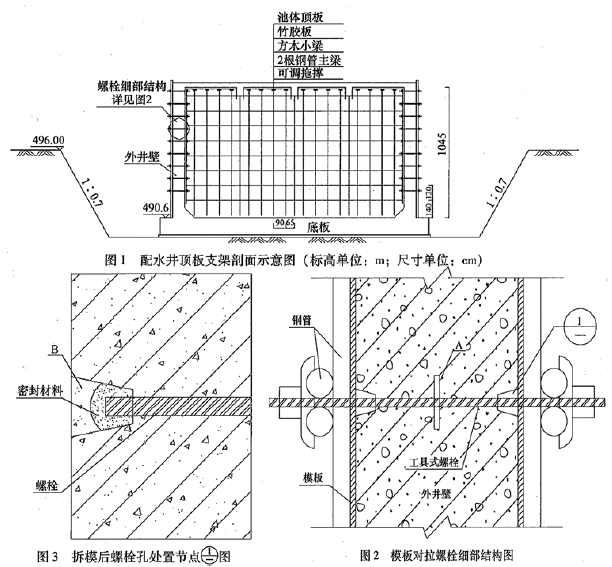

事件一：配水井基坑边坡坡度1：0.7（基坑开挖不受地下水影响），采用厚度6~10cm的细石混凝土护面。配水井顶板现浇施工采用扣件式钢管支架，支架剖面如图1所示。方案报公司审批时，主管部门认为基坑缺少降、排水设施，顶板支架缺少重要杆件，要求修改补充。

事件二：在基坑开挖时，现场施工员认为土质较好，拟取消细石混凝土护面，被监理工程师发现后制止。
事件三：项目部识别了现场施工的主要危险源，其中配水井施工现场主要易燃易爆物体包括脱模剂、油漆稀释料．项目部针对危险源编制了应急预案，给出了具体预防措施。
事件四：施工过程中，由于设备安装工期压力，中水管道未进行功能性试验就进行了道路施工（中水管在道路两侧）。试运行时中水管道出现问题，破开道路对中水管进行修复造成经济损失180万元，施工单位为此向建设单位提出费用索赔。
问题：
1.图1中基坑缺少哪些降排水设施？顶板支架缺少哪些重要杆件？
2.指出图4-2、图4-3中A、B名称，简述本工程采用这种形式螺栓的原因？
3.事件二中，监理工程师为什么会制止现场施工员行为？取消细石混凝土？护面应履行什么手续？
4.事件三中，现场的易燃易爆物体危险源还应包括哪些？
5.事件四所造成的损失能否索赔？说明理由。
6.配水井满水试验至少应分几次？分别列出每次充水高度。

正确答案

1.（1）基坑缺少的降排水设施∶①基坑顶部未设立排水沟、防淹墙；②基坑内缺少排水明沟、集水井、水泵。
（2）顶板支架缺少∶可调底座，水平剪刀撑，竖向剪刀撑，扫地杆。
2.A是止水环（止水钢板）；B是聚合物水泥砂浆（或防水砂浆）。
理由∶本工程是中水工程的配水井，设计水深9m，容易造成池壁的渗漏，这种对拉螺栓可以有效地阻止水沿着螺栓杆渗漏，也可确保混凝土池壁的厚度。
3.（1）依据图上数据可以计算出本工程基坑开挖深度为496.0-490.6＋1.1=6.5m，属危大工程，必须编制安全专项方案，且应组织专家论证，施工单位不得擅自修改经专家论证后的专项方案，如确需修改，需要按照程序重新办理审批手续。
（2）重新编制方案并组织专家论证，由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。
4.①方木②竹胶板③模板缝密封胶条④各种施工机械油箱⑤气割氧气瓶和乙炔瓶⑥包装材料等
5.不能。理由：未做功能性试验且施工措施不当，属于施工方的责任。
6.本配水井满水试验注水至少应分3次进行。每次注水为设计水深的1/3。
　　（1）第一次充水高度∶距池内底3m，即490.6＋3=493.6m；（2）第二次充水高度∶距池内底6m，即493.6＋3=496.6m；
（3）第三次充水高度∶距池内底9m，即496.6＋3=499.6m。
