案例题某公司承接一项综合管廊施工工程，位于机动车道下，综合管廊施工分为两个阶段，第一阶段长2.5Km 采用现浇法施工，第二阶段1Km 采用预制拼装，采用全现浇钢筋混凝土结构，纵向每隔20m 设置一道变形缝，按照变形缝分仓浇筑。综合管廊内敷设热力管道、给水管道、污水管道、雨水管道、电力电缆、燃气管道。综合管廊横断面布置如图5-1 所示。

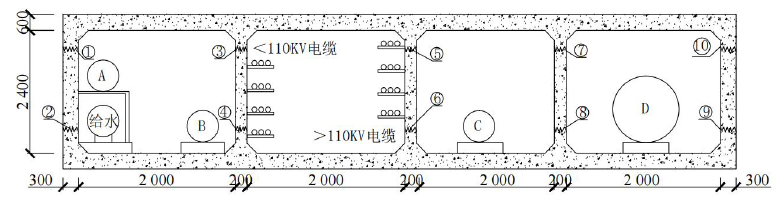

图5-1 综合管廊横断面图示意图（单位：mm）
项目部编制的施工方案明确了下列事项：
（1）项目技术负责人在审批方案时，认为图中D 管道因为是单仓敷设，可以利用结构本体输送，不是必须设置，故将D 管道取消，在审批设计图时，发现图中设置了施工缝，并没有设置金属止水带，故在图中某些编号的施工缝位置处增设了金属止水带。
（2）根据土质条件和边坡高度确定了基坑边坡坡度，并制定了边坡稳定控制措施。
（3）对已预制好的综合管廊进行相应的标识，构件的预埋件、插筋和预留孔洞的规格、位置和数量应符合设计要求。
（4）施工中，施工单位仅对管廊顶部最上一层回填土进行了压实度检测，监理工程师发现后认为回填质量不合格，要求项目部暂停施工。
问题：
1.根据方案一，结合图5-1，则原方案中管道A、B、C、D 的名称是什么？
2.请写出方案一中，哪些施工缝处需增设金属止水带，用编号表示。（不考虑管道泄露等特殊情况）。
3.写出基坑边坡常用的护坡措施。
4.综合管廊沟槽的回填应符合哪些规定？回填土的压实度应采用哪种检查方法？
5.预制综合管廊应标明哪些标识？

正确答案

1.管道A：热力管道；B：污水管道；C：燃气管道；D：雨水管道。
2.①、②、⑦、⑧、⑨、⑩。
3.常用的护坡措施：
①叠放砂包或土袋
②水泥砂浆或细石混凝土抹面
③挂网喷浆或混凝土
④其他措施：包括锚杆喷射混凝土护面、塑料膜或土工织物覆盖坡面等。
4.（1）综合管廊沟槽的回填应符合规定的规定
①回填应在综合管廊结构及防水工程验收合格后进行。回填材料及密实度应符合设计要求和有关规范规定；
②综合管廊两侧回填应对称、分层、均匀。管廊顶板上部1000mm 范围内回填材料采用人工夯实，禁止大型压路机直接在管廊顶板上部施工；
③本工程综合管道在机动车道下，每层回填土的压实度应不小于95%。
（2）回填土的压实度采用环刀法进行检查。
5.预制综合管廊的标识应朝向外侧。应标明生产单位、构件型号、生产日期、质量标准和检验结果。
