案例题 某施工单位中标承建过街地下通道工程,周边地下管线较复杂。设计采用明挖基坑做法施工,隧道基坑总长 80m,宽 12m,开挖深度 10m,基坑围护结构采用 SMW 工法桩;基坑沿深度方向设有 2 道支撑,其中第一道支撑为钢筋混凝土支撑,第二道支撑为钢管支撑(见图),基坑场地地层自上而下依次为:20m 厚素填土、厚 6m 黏质粉土、10m 厚砂质粉土,地下水埋深约 1.5m,在基坑内布置管井降水。
项目部编制的施工方案明确了下列事项:
(1)基坑围护结构的施工工序为:施工准备→C→设置机架移动导轨→SMW 搅拌机定位→搅拌、提升、喷浆→D→E→插入型钢→施工结束→型钢回收、注浆。
(2)SMW 工法桩内插型钢采用插一跳一的施工方式,插入前对型钢表面进行处理。
基坑开挖过程中发现围护结构两处出现漏水,水中夹带少量泥沙,项目部立即采取堵漏措施予以处理。

【问题】
1.补充基坑围护结构的施工工序中序号 C、D、E 代表的工序名称。

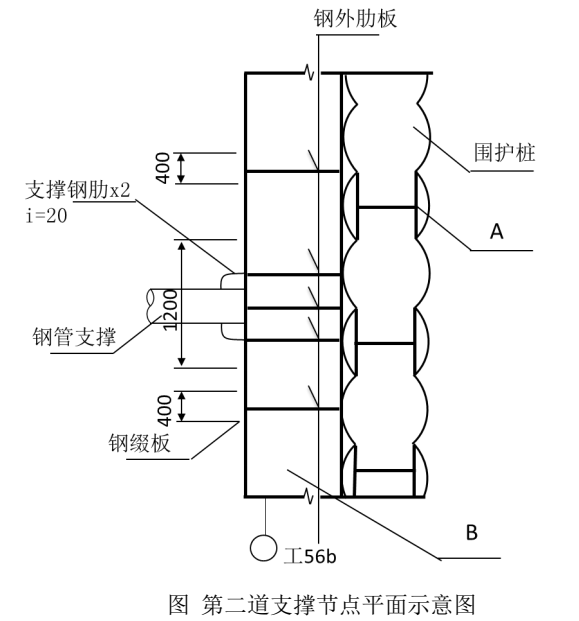

2.给出图中 A、B 构(部)件的名称,并分别简述其功用。
3.型钢插入前处理措施及有焊接接头型钢在插入时注意事项有哪些。
4.给出项目部堵漏措施的具体步骤。

正确答案
1. C:开挖导沟(修筑导墙),D:重复搅拌下沉,E:重复提升。
2. A—内插 H 型钢;内插 H 型钢与水泥土搅拌墙形成劲性复合结构,起到增加 SMW 抗剪抗弯强度和韧性的作用。
B—围檩;围檩将围护结构连成整体,收集围护结构应力传递到支撑,避免支撑部位应力集中。
3.(1)应先在干燥条件下除锈,再在其表面涂刷减摩材料。
(2)单根型钢中焊接接头不宜超过两个,接头位置应避免设在支撑位置或开挖面附近等型钢受力较大处,相邻型钢接头竖向位置宜错开,错开距离不宜小于 1m,且型钢接头距离基坑底面不宜小于2m。
4.坑内引流、封堵或坑外快速注浆堵漏,情况严重时应立即回填再处理。
