案例题 某新建排涝泵站设计流量为16m3/s,共安装4台机组,单机配套功率400KW,泵站采用正向进水方式布置于红河堤后,区域涝水由泵站抽排后通过压力水箱和穿堤涵洞进入红河,涵洞出口设防洪闸挡洪。红河流域汛期为每年6-9月份,堤防级别为1级。本工程施工期为19个月,2011年11月-2013年5月。施工中发生如下事件:
事件1: 第一个非汛期施工的主要内容有:①堤身土方开挖、回填,②泵室地基处理,③泵室混凝土浇筑,④涵身地基处理,⑤涵身混凝土浇筑,⑥泵房上部施工,⑦防洪闸施工,⑧进水闸施工。

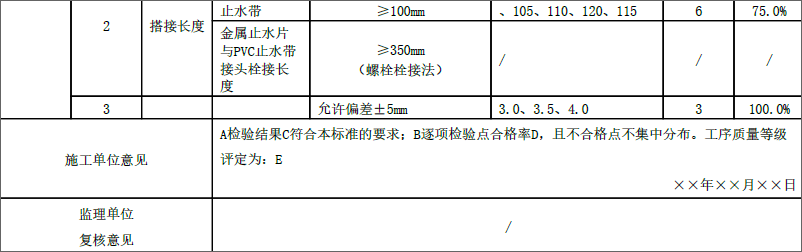

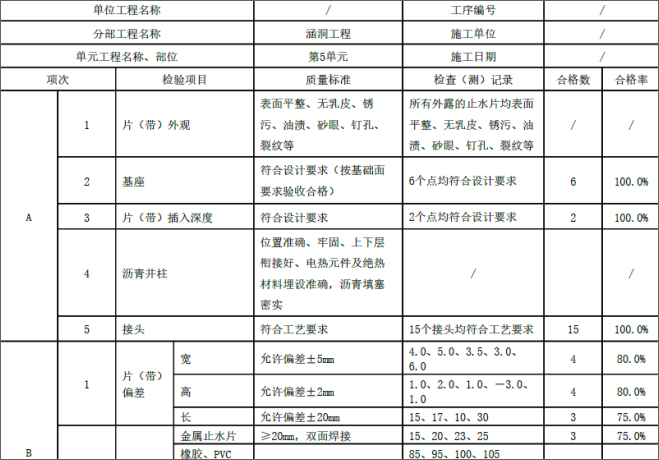

事件2:穿堤涵洞第五节涵身施工过程中,止水片(带)施工工序质量验收评定如下表所示:


事件3:2013年3月6日,该泵站建筑工程通过了合同工程完成验收,项目法人计划于2013年3月26前完成与运行管理单位的工程移交手续。
事件4:档案验收前,施工单位负责编制竣工图。其中,总平面布置图(图A)图面变更了45%;涵洞出口段挡土墙(图B)由原重力式变更为扶臂式;堤防混凝土预制块护坡(图C)碎石垫层厚度由原设计的10cm变更为15cm。
事件5:2013年4月,泵站全部工程完工,竣工验收委员会由竣工验收主持单位及有关专家等组成,2013年5月底,该工程竣工验收委员会对该泵站工程进行了竣工验收。
(1)从安全度汛角度考虑,指出事件1中第一个非汛期最重要的四项工程。
(2)根据《水利水电工程单元工程施工质量验收评定标准-混凝土工程》(SL632-2012),指出表4中A、B、C、D、E所代表的名称或数据。
(3)根据《水利水电工程验收规程》(SL 223-2008),指出并改正事件3中项目法人的计划完成内容的不妥之处。
(4)根据《水利工程建设项目档案管理规定》(水办[2021]200号),分别指出事件4中图A、图B、图C三种情况下的竣工图编制要求。
(5)根据《水利水电工程验收规程》(SL223-2008),指出事件5中不妥之处,并简要说明理由。补充完整竣工验收委员的组成单位。

正确答案
(1)第一个汛期安全度汛主要考虑堤防的安全性,所以非汛期必须完成:④涵身地基处理,
⑤涵身混凝土浇筑,⑦防洪闸施工,①堤身土方开挖、回填。
(2)A代表主控项目,B代表一般项目,C代表100.0%,D代表75%,E代表:合格。
(3)不妥:项目法人计划于2013年3月26日前完成与运行管理单位的工程移交手续;改正:项目法人计划于2013年3月26日前完成与施工单位的工程交接手续。工程移交手续在竣工验收鉴定书印发后60个工作日内,项目法人与运行管理单位应完成移交手续。
(4)图A及图B应重新绘制竣工图,要求如下:重新绘制竣工图按原图编号,图号末尾加注“竣”字,或在新图标题栏内注明“竣工阶段”。重新绘制竣工图图幅、比例和文字字号及字体应与原施工图一致。标题栏应包含施工单位名称、图纸名称、编制人、审核人、图号、比例尺、编制日期等标识项,并逐张加盖监理单位相关责任人审核签字的竣工图审核章。
图C可直接在原图上修改,并加盖竣工图章。修改处应注明修改依据文件的名称、编号和条款号,无法用图形、数据表达或标注清楚的,应在标题栏上方或左边用文字简练说明。
(5)不妥:2013年5月底该工程竣工验收委员会对该泵站工程进行了竣工验收;理由:因为泵站工程竣工验收应在工程建设项目全部完成并经过一个排水或抽水期后1年内进行。
竣工验收委员会的组成还包括:有关地方人民政府和部门,有关水行政主管部门和流域管理机构,质量和安全监督机构,运行管理单位的代表。
