案例题随着某市城镇化建设的发展，原有引水闸不能满足城区人口供水需求，某市水行政主管部门决定对红星水闸进行拆除重建，以满足城区集中供水的要求。原闸混凝土结构采用爆破法拆除，在距原址1000m处修建新闸。工程施工期间不得中断城区供水。
在工程施工过程中发生如下事件：

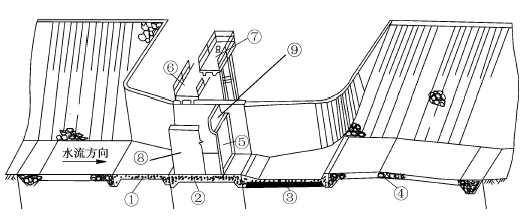

事件1：拟建新闸结构示意图如下图所示，新闸施工之前承包人根据发包人提供的地质勘探资料进行基坑降水及开挖，建筑物地基地层结构从上至下依次为淤泥质黏土、粉质壤土、粉细砂、中粗砂等，其中粉细砂和中粗砂层为承压含水层，承压水位高于节制闸底板高程。节制闸基础采用换填水泥土处理。施工单位在基坑四周布置单排真空井点进行基坑降水。

事件2：新闸下游连接段消能防冲结构如图所示：

事件3：施工期间，民爆公司炸药配送车行驶到该工程工区内时出现机械故障，施工单位随即安排汽车将炸药倒运至大坝填筑料场爆破作业面。根据汽车运输爆破器材相关规定，运输爆破器材的汽车，排气管应设在车前下侧，井设置防火置等装置，工区内行驶时速不超过15km。

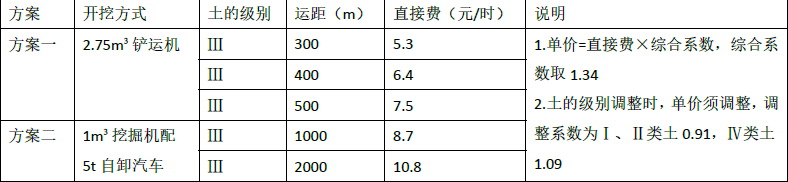

在新渠道与原渠道之间以用于后期原渠道回填。承包人技术负责人根据合同文件制定了下列两种开挖方案。

1.说明结构②、结构⑧和结构⑨的名称及作用。
2.水闸示意图中哪些结构之间需要做止水？说明止水部位施工时的注意事项。
3.根据事件2，图中消能方式属于哪一种？指出图中构造A、B的名称。
4.根据汽车运输爆破器材相关规定，除事件3所列内容外，对行车速度和行车间距还有哪些具体规定？
5.根据事件4，为承包人选择合适的渠道开挖方案并说明理由。

正确答案

1.结构②的名称：底板；
结构②的作用：将闸室上部结构的重量及荷载传至地基，并兼有防渗和防冲的作用；
结构⑧的名称：闸墩；
结构⑧的作用：分隔作用，把承受的水压力传递给底板；
结构⑨的名称：胸墙；
结构⑨的作用：帮助闸门挡水，减小闸门的尺寸。
2.（1）凡是在防渗范围之内的缝都需要做止水，则结构①和结构②之间、结构②和结构③之间需要做止水。
（2）浇筑止水缝部位混凝土的注意事项包括：
①水平止水片应在浇筑层的中间，在止水片高程处，不得设置施工缝。
②浇筑混凝土时，不得冲撞止水片，当混凝土将淹没止水片时，应再次清除其表面污垢。
③振捣器不得触及止水片。
④嵌固止水片的模板应适当推迟拆模时间。
3.消能方式属于底流消能。
A：闸室底板；B：消力池（护坦）。
4.汽车运输爆破器材规定还有：在视线良好的情况下行驶时速不超过20km，在工区内时速不得超过15km；
在弯多坡陡、路面狭窄的山区行驶，时速应在5km 以内。行车间距：平坦道路应大于50m，上下坡应大于300m。
5.承包人可采用方案二1m3挖掘机配5t 自卸汽车进行新建渠道的开挖。
理由：挖掘机配自卸汽车属于土方开挖的通用方案，主要适用于运距较远的情况下土方的开挖。铲运机适用于运距较小的时候的土方开挖。
本题新闸与原闸之间相距1000m，运距较大，所以本工程采用1m3挖掘机配5t 自卸汽车开挖更合适。
