案例题某中型水闸工程，穿越2级堤防。水闸的剖面图如图2所示。

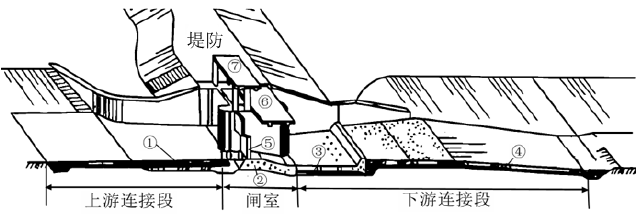

图2水闸剖面图

工程在实施过程中发生了如下事件：
事件1：施工单位为了防止水流渗透，同时增加整个水闸的连续性，在①和②、②和③之间分别进行了接缝灌浆。
事件2：工程实施过程中，承包人认为闸底板C20混凝土强度偏低，建议将C20变更为C25。经协商后，监理人将闸底板混凝土自C20变更为C25。承包人按照变更估计原则，以现行材料价格为基础提交了新单价，监理人认为应按投标文所附材料预算价作为计算基础提交新单价。工程在实施过程中，涉及工程变更的双方往来函件包括（不限于）：①变更意向书；②书面变更建议；③变更指示；④变更报价书；⑤撒销变更意向书；⑥难以实施变更的原因和依据；⑦变更实施方案等。
事件3：闸墩施工中，某仓面混凝土应浇筑C25混凝土，施工单位不慎将C20混凝土发送至该仓面并完成浇筑，此时混凝土已经发生初凝，施工单位发现后对此仓面混凝土进行挖除，由此造成直接经济损失5万元。
问题：
1.指出图中①、②、③、④、⑤、⑥、⑦所代表的部位名称，并说明⑦的作用是什么。
2.事件1中，有无不妥之处？若有请说明理由，同时判断水闸的级别为几级？并说明理由。
3.事件2涉及变更的双方往来函件中，属于承包人发出的文件有哪些？
4.根据《水利工程质量事故处理暂行规定》，确定事件3中属于什么级别。应当如何处理。

正确答案

1.①是铺盖、②是闸室底板、③是护坦（消力池）、④是海漫、⑤是闸门、⑥是交通桥、⑦是工作桥。⑦工作桥的作用：用来安装启闭设备、操作闸门。
2.（1）不妥之处：施工单位为了防止水流渗透，同时增加整个水闸的连续性，在①和②、②和③之间分别进行了接缝灌浆。
理由：为了适应地基的不均匀沉降和伸缩变形，在水闸设计中均设置温度缝与沉降缝，并常用沉降缝代温度缝作用。在铺盖和闸底板以及闸底板和护坦之间应设置沉降缝，缝内设置设止水。
（2）水闸级别为2 级。理由：穿越堤防的永久性水工建筑物的级别，不应低于相应堤防的级别。
3.属于承包人发出的有：②书面变更建议、④变更报价书、⑥难以实施变更的原因和依据、⑦变更实施方案。
4.（1）事件3 中的质量问题小于一般质量事故，属于质量缺陷。
（2）应由监理单位组织填写质量缺陷备案表。内容必须真实、全面、完整，参建单位（人员）必须在质量缺陷备案表上签字，有不同意见应明确记载。
