分析

案例题某机电工程公司投标总承包了一工业项目，主要内容包括：设备基础施工、厂房钢结构制作和吊装、设备安装调试、工业埋地不锈钢管道安装及试运行等。项目开工前，该机电工程公司按合同规定向建设单位提交了施工进度计划，编制了各项工作逻辑关系及工作时间表（见下表）。该项目的厂房钢结构选用了低合金结构钢，加热矫正后进行了冷却。
工业埋地不锈钢管道安装完成后，进行了管道系统液压试验，介质为清水，水中氯离子含量35ppm，试验环境温度为10℃。管道水冲洗合格后，由施工单位会同建设单位或监理单位共同检查确认，并填写了相关纪录。
工程施工中，由于工艺设备是首次安装，经反复多次调整后才达到质量要求。致使项目部工程费用超支，工期拖后。在150天时，项目部用赢得值法分析，取得以下3个数据：已完工程预算费用3500万元，计划工程预算费用4000万元，已完成实际费用4500万元。
在设备安装、试验和调试完成后，由相关单位组织了该项目的单体、联动和负荷试运行工作。

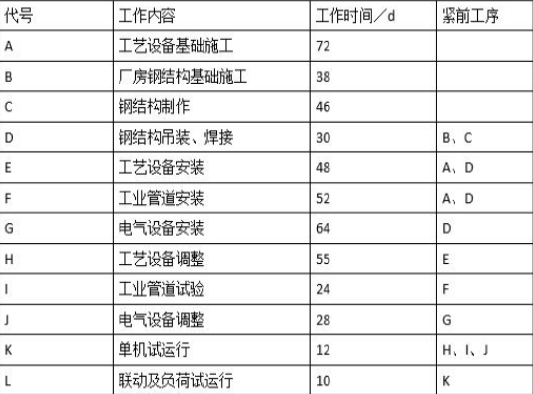

各项工作逻辑关系及工作时间表

【问题】
1.根据背景中表格找出该项目的关键线路，并计算出总工期。
2.工业埋地不锈钢管道系统液压试验的介质和环境温度是否合格？说明理由。
3.工业埋地不锈钢管道水冲洗的流速和压力是怎样规定的？水冲洗合格要求是如何规定的？冲洗合格后有哪些要求？
4.计算第150天时的CPI和SPI。并说明其表示的结果。
5.该项目的单体、联动和负荷试运行工作分别应由哪些单位负责组织实施？

正确答案

1.

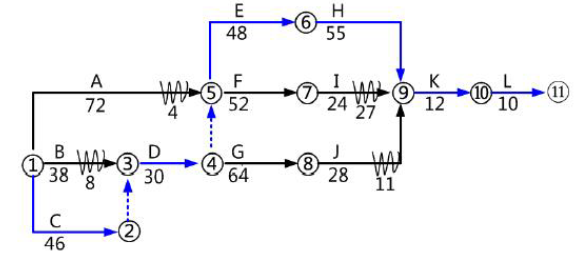

（1）关键线路：C→D→E→H→K→L。
（2）总工期：46+30+48+55+12+10=201（天）。

2.
（1）液压试验的介质不合格，环境温度合格。
（2）因为：①液压试验应使用洁净水，对于不锈钢管道，水中氯离子含量不得超过25ppm，所以液压试验的介质不合格。②试验时环境温度不宜低于5℃即可，所以背景中环境温度为10℃合格。
3.
（1）水冲洗流速不得低于1.5m/s，冲洗压力不得超过管道的设计压力。
（2）水冲洗应连续进行，当设计无要求时，以排出口的水色和透明度与入口水目测一致为合格。
（3）管道水冲洗合格后，应及时将管内积水排净，并应及时吹干。
4.
（1）CPI=已完工程预算费用（BCWP）/已完工程实际费用（ACWP）=3500/4500=0.778＜1，表示执行效果不佳，费用超支。
（2）SPI=已完工程预算费用（BCWP）/计划工程预算费用（BCWS）=3500/4000=0.875＜1，表示进度延误。
5.
（1）单体试运行工作应由施工单位（机电工程安装公司）负责组织实施；
（2）联动试运行工作应由建设（生产）单位负责组织实施；
（3）负荷试运行工作应由建设（生产）单位负责组织实施。
