案例题 某项目油品合成装置的两台费托反应器(核心设备)属于三类压力容器。建设单位与A公司签订了制造合同,在专用车间进行制造。在制造过程中,要求焊工持证上岗。然后与B公司签订了运输吊装施工承包合同,采用专用运输拖车从制造车间经过厂区道路,运输到反应器安装位置,再吊装到已预埋60个地脚螺栓的基础上,两台设备间距为18m。合同总价为1500万元。

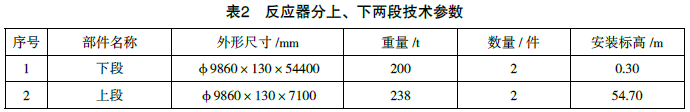

B公司在现场组建了项目部代表公司履行合同,并结合实际情况与C公司签订了费托合成反应器运输分包合同。反应器分上、下两段,在现场的车间内分别制造完成后,先运输下段并吊装就位,再运输上段与下段组焊。运输距离约2km,途中5个转弯处需要加宽道路。两段规格技术参数见表2。

C公司采用模块运输车把费托合成反应器上、下段顺利地运输到B公司指定位置,安全地移交给B公司;B公司组织安装和土建施工队进行了基础交接,采用桅杆起重机的起重方法圆满完成了吊装任务。根据工业安装工程施工质量验收统一要求,两台费托反应器安装划分为两个分项工程。
A公司项目部质量检验员和监理工程师在反应器分项工程质量验收记录上签字,验收合格。
【问题】
1.桅杆起重机吊装适用范围?吊装专项施工方案如何管理?
2.装卸运输作业现场应预先采取哪些措施?
3.费托合成反应器吊装前,设备基础地脚螺栓的中间交接验收有哪些要求?
4.焊工应持什么证?该工程是否需要监督检验?为什么?
5.阐明监督检验的主要工作内容?

正确答案
1.(1)桅杆起重机吊装适用于某些特重、特高和场地受到特殊限制的吊装;
(2)B公司技术部门组织召开费托合成反应器吊装专项方案论证会,项目经理部根据论证报告修改完善专项方案,并经B公司技术负责人签字加盖公章,项目监理工程师签字加盖执业印章后方可组织实施。
2.装卸运输现场费托合成反应器作业地面受力区域需要铺设厚钢板,以增加地面承载能力;运输车带载行走靠近道路两侧的位置应加固或加宽;费托合成反应器运输途中的障碍物应提前尽数拆除;作业区域设置安全警戒线和专人监护。
3.费托合成反应器吊装前,设备基础地脚螺栓的中间交接验收要求:预埋地脚螺栓的位置、标高及露出基础的长度应符合设计要求。预埋地脚螺栓的中心距应在其根部和顶部沿纵、横两个方向测量,标高应在顶部测量。预埋地脚螺栓的螺母和垫圈配套,螺纹和螺母保护完好。
4.焊工应持有特种设备作业人员证。
该工程需要监督检验。
原因:从背景可知两台费托反应器(核心设备)属于三类压力容器,属于特种设备。锅炉、压力容器、压力管道元件等特种设备的制造过程,应当经特种设备检验机构按照安全技术规范的要求进行
监督检验;未经监督检验或者监督检验不合格的,不得出厂或者交付使用。
5.监督检验的主要工作内容为:
(1)对制造、安装过程中涉及安全性能的项目确认核实:如焊接工艺、焊工资格、力学性能、化学成分、无损探伤、载荷试验、出厂编号等重要项目。
(2)对出厂技术资料进行确认。
(3)对受检单位质量管理体系运转情况进行抽查。
