案例题某建设项目由A公司施工总承包，A公司征得业主同意，把变电所及照明工程分包给B公司。分包合同约定：电力变压器、配电柜等设备由A公司采购；灯具、开关、插座、管材和电线电缆等由B公司采购。

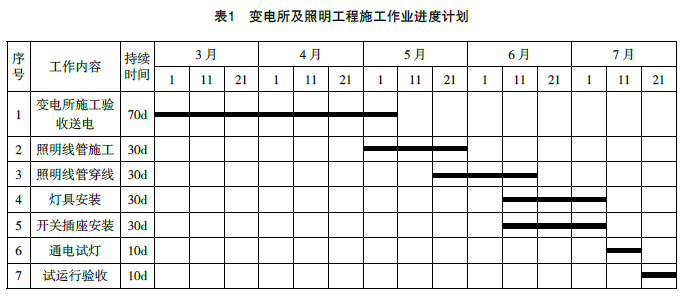

B公司项目部进场后，按公司的施工资源现状，编制了变电所及照明工程施工作业进度计划（见表1），工期需150天，在审批时被A公司否定，要求增加施工人员，优化变电所及照明工程施工作业进度计划，缩短工期。B公司项目部按A公司要求，在工作持续时间不变的情况下，将照明线管施工的开始时间提前到3月1日，变电所和照明工程平行施工。

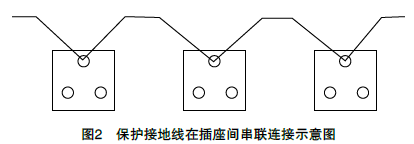

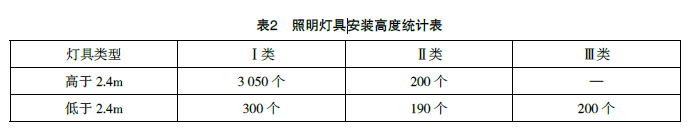

在设备、材料到达施工现场后，B公司项目部依据施工图纸和施工方案，对灯具、开关及插座的安装进行技术交底，灯具类型及安装高度（见表2）。在施工质量的检查中，监理工程师发现单相三孔插座的保护接地线（PE）在插座间串联连接（如图1所示），相线与中性线利用插座本体的接线端子转接供电。监理工程师要求返工，使用连接器对插座的保护接地线、相线和中性线进行分路连接，施工人员按要求整改后通过验收。

【问题】
1.B公司项目部编制的施工作业进度计划（见表1）为什么被A公司否定？优化后的进度计划工期缩短为多少天？
2.B公司采用自备电源作为施工用电时，应注意哪些问题？
3.本照明工程有多少个灯具外壳需要与保护导体连接？写出连接的要求。
4.图1中的插座接线会有什么不良后果？画出正确的插座保护接地线连接示意图。

正确答案

1.作业进度计划被A公司否定的原因是劳动力资源及施工人员配置过少，没有充分考虑到工作间的衔接关系。优化后的进度计划工期缩短为90天。
2.总承包单位要告知供电部门并征得同意，同时妥善采取安全技术措施，防止自备电源误入市政电网。
3.有3350个灯具外壳需要与保护导体连接。连接处应设置接地标识，铜芯软导线的截面积应与进入灯具的电源线截面积相同。

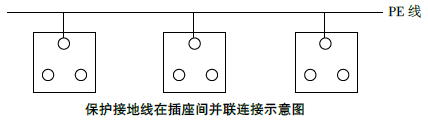

4.故障点以后的插座失去保护接地，会有短路或者造成外壳带电，导致触电，甚至引起火灾等不良后果。正确的插座保护接地线连接示意图如图所示。
