案例题某安装公司承接某市中心写字楼的空调工程。工程内容有：空调风管空调供回水、开式冷却水等系统的钢制管道与设施工，管材及配件由安装公司采购。设备有：离心式双工况冷水机组，螺杆式基载冷水机组，融冰钢制蓄冰盘管，组合式新风机组，均由建设单位采购。

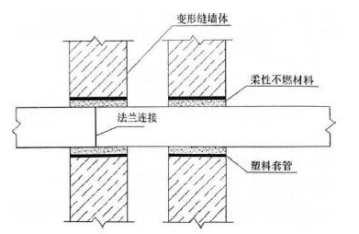

安装单位编制了空调工程的施工方案，编制内容包括工程概况、编制依据、施工安排等基本内容。质检员在巡视中发现空调风管的施工质量(见下图)不符合规范要求，通知施工作业人员整改。

空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为 0.9Mpa，开式冷却水系统工作压力为 1.2MPa。在试验过程中，发现空调供水管个别法兰连接和焊缝处有渗漏现象，进行返修后重新试验未发现渗漏。
在冷水机组和其他设备单机试运转全部合格后，进行了通风与空调系统无生产负荷下的联合试运行，对系统进行了风量、空调水系统、室内空气参数及防排烟系统的测定和调试。该工程在2020 年 10 月 5 日竣工验收，建设单位在 2022 年 8 月 26 日发现空调不制冷后要求安装单位进行质量保修。
【问题】
1.图中存在的错误有哪些？如何整改？
2.计算空调供水管和开式冷却水的试验压力？
3.在通风空调系统非设计满负荷的联合试运行及调试中，通风系统的连续运行时间和空调系统带冷(热)源的连续运行时间分别为多少?
4.安装单位是否应对空调系统进行质量保修?说明理由。

正确答案

1.错误 1：采用塑料套管；
整改 1：应采用钢制套管。
错误 2：套管内有法兰；
整改 2：套管内不能进行法兰连接。
错误 3：风管穿越变形缝墙体处无补偿装置；
整改 3：风管穿越建筑物变形缝墙体时。墙体一侧的风管应设置柔性短管。
2.空调供水管的试验压力：1.5*0.9MPa=1.35MP；
开式冷却水管道的试验压力：1.2+0.5=1.7Mpa。
3.通风系统的连续运行时间和空调系统帯冷(热)源的连续运行时间分别为 2h 和 8h。
4.（1）安装单位应对空调系统进行质量保修。
（2）理由:根据建设工程质量管理条例的规定，供热和供冷系统为 2 个供暖期、供冷期，从 2020年 10 月 5 日竣工至 2022 年 8 月 26 日未超过第二个供冷期。
