案例题 某机电安装公司承接了一工厂的扩建工程，内容包括：厂房内设备（电动机、压缩机组、泵、输送设备）安装、直埋电缆安装、厂房内电气线路及设备安装等。其中压缩机组由离心式压缩机（分体到货）、汽轮机、联轴器及分离器、冷却器润滑油站、高位油箱、干气密封系统、控制系统等辅助设备、系统组成，离心式压缩机部件重量最重达 11t。
合同约定：厂房内主要设备由建设单位采购，其他设备材料由施工单位采购。为保证厂房内设备安装质量及施工安全施工单位编制了各设备安装施工方案，其中压缩机组的安装：准备采用旧厂房内的混凝土柱作为锚固点，通过卷扬机、滑轮组等吊具组合工作，实现设备的吊装、安装工作。压缩机组安装工作顺利进行，在进行机组内齿轮装配时，施工单位检查了齿轮装配的情况，并测量了圆柱齿轮副的轴向错位取得如下统计表（表 1），其中部分齿轮的轴向错位不符合要求，施工单位进行调整后合格。

表 1 圆柱齿轮副轴向错位统计表
在进行厂房内电气设备安装时，由于当地连续多日下雨且施工单位保管不当，导致到场的部分电动机受潮，绝缘电阻达不到要求，施工单位根据电动机受潮情况制定了烘干方法及有关技术措施，在干燥过程缓慢控制烘干温度，采用水银温度计测量温度，定时测定并记录绕组的绝缘电阻、绕组温度等内容，当电动机绝缘电阻达到规范要求后，在同一温度下经 2h 稳定不变后，施工单位认定干燥完毕。监理工程师认为施工单位的做法有很多错误之处，要求施工单位重新进行干燥。

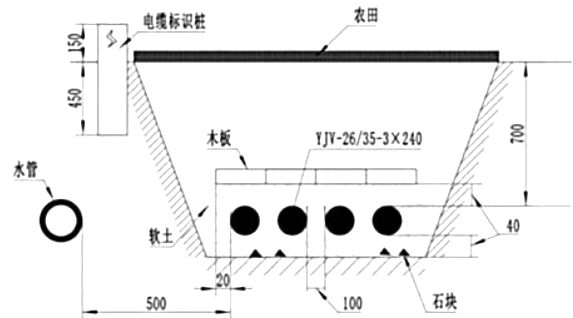

在进行厂区内直埋电缆敷设时，施工单位准备按照如下施工示意图（图 3）进行，被监理工程师制止。施工单位修改施工示意图中的错误之处后，顺利进行了直埋电缆的敷设工作。

图 3 直埋电缆敷设示意图（单位：mm）
【问题】
1.施工单位采用旧厂房内的混凝土柱作为锚固点需做哪些工作？
2.齿轮装配时，还应检查哪些内容？表中哪些齿轮的轴向错位不符合要求？
3.电动机干燥方法有哪些？施工单位做法有哪些错位之处写出正确做法。干燥时还需测定哪些参数？
4.直埋电缆敷设示意图中有哪些错误之处，请改正。直埋电缆应在哪些位置设置标桩？

1.利用构筑物吊装法作业时应做到：
①编制专门吊装方案，应对承载的结构在受力条件下的强度和稳定性进行校核。
②选择的受力点和方案应征得设计人员的同意。
③对于通过锚固点或直接捆绑的承载部位，还应对局部采取补强措施；如采用木方对柱角进行保护。
④施工时，应设专人对受力点的结构进行监视。
2.（1）齿轮装配时应检查：
①齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用 0.05mm 塞尺检查不应塞入；
②基准端面与轴线的垂直度应符合传动要求；
③用压铅法检查齿轮啮合间隙；
④着色法检查传动齿轮啮合的接触斑点。
（2）表中①、④、⑤圆柱齿轮副轴向错位不符合要求。齿宽 B≤100mm 时，轴向错位应≤5%B；齿宽 B＞100mm 时，轴向错位应≤5mm。
3.（1）电动机的干燥方法：
1）外部加热干燥法。
2）电流加热干燥法。
（2）施工单位做法有哪些错位之处及正确做法如下：
1）错误 1：“使用水银温度计测量温度”错误,
正确做法：干燥时不允许用水银温度计测量温度，应用酒精温度计、电阻温度计或温差热电偶。
2）错误 2：“当电动机绝缘电阻达到规范要求后，在同一温度下经 2h 稳定不变后，施工单位认定干燥完毕”错误，
正确做法：当电动机绝缘电阻达到规范要求，在同一温度下经 5h 稳定不变后认定干燥完毕。
（3）定时测定并记录干燥电源的电压和电流、环境温度。
4.（1）直埋电缆敷设示意图中错误之处及整改措施：
1）错误 1：电缆埋深 700mm 错误，
改正：直埋电缆的埋深，穿越农田时应不小于 1m。
2）错误 2：直埋电缆使用 YJV 电缆错误，
改正：直埋电缆一般使用铠装电缆。
3）错误 3：电缆上方木板超过电缆两侧以外 20mm 错误。
改正：应盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各 50mm。
4）电缆上面和下面有 40mm 软土错误,
改正：电缆敷设后，上面要铺 100mm 厚的软土或细沙。沟底有石块或硬质杂物要铺设 100mm 厚的软土或细沙。
（2）直埋电缆在直线段每隔 50~100m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标。
