案例题 安装公司承接某商务楼的机电安装工程,工程主要内容是通风与空调、建筑给水排水、建筑电气和消防等工程。
安装工程项目部进场后,依据合同和设计要求,编制了施工组织设计,在施工过程工,发生了以下事件:
事件一:市政部门告知因市政供水管网规划,运行中可能会产生负压,要求调整供水方式。业主通知设计单位修改了供水方案,由单设水泵给水方式调整为设水池、水箱和水泵的给水方式(分区供水方式),并要求安装公司重新编制施工组织设计。安装公司对原施工组织设计改动部分重新进行设计,补充编制新增工程部分的施工组织设计,报项目总工程师审批后下发执行,在施工过程中被监理工程师发现,认为审批手续不符合要求,要求停工整改。

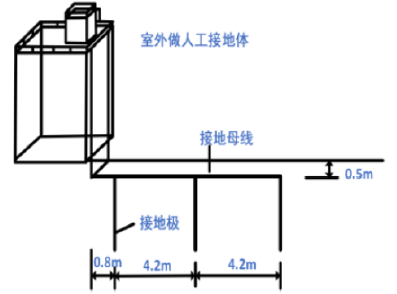

事件二:室外人工接地体施工完成,施工单位自检合格后,通知监理单位进行验收,监理工程师在检查中,发现接地线和接地极安装(如下图所示)不符合规范要求,要求安装公司整改。

事件三:安装公司在消防自动喷水灭火系统施工中,在报警阀辅助管道连接后安装了水源控制阀和报警阀,系统安装完成后进行供水管网试压、冲洗。试压过程中发现水源控制阀有渗漏,多个报警阀损坏。
事件四:安装工程公司项目部在分项、分部工程质量验收评定合格后,填写工程质量验收记录,并作了检查评定结论,向建设单位提出进行单位工程质量验收评定和竣工验收的申请。竣工验收通过后,完成工程验收报告。建设单位向建设主管部门进行备案,提交资料包括:工程竣工验收备案表、工程竣工验收报告、施工单位签署的工程质量保修书。主管部门审查认为资料不全,要求建设单位补全。
(1)业主要求安装公司重新编制施工组织设计的做法是否正确,为什么监理工程师认为审批手续不符合要求,应如何整改?
(2)指出上图中的室外人工接地体安装不符合规范要求之处,写出正确的规范要求。
(3)事件三中,造成水源控制阀渗漏、报警阀损坏的原因是什么,如何改正?
(4)自动喷水灭火系统的调试内容有哪些?
(5)事件四中,建设工程竣工验收还需具备哪些条件,建设单位还应补全哪些材料?

正确答案
(1).业主的做法正确。
供水方案的变更属于对工程设计有重大修改,安装公司补充编制新增工程部分的施工组织设计,报项目总工程师审批后下发执行。
整改:安装公司完成内部编制、审核、审批程序后,需由安装公司项目经理或其授权人签章后,向监理报批。
(2).(1)图中接地母线埋深0.5m不符合规定。接地装置顶面埋设深度不应小于0.6m,且应在冻土层以下。
(2)图中接地极间距4.2米不符合规定。圆钢、角钢、铜管、铜棒、铜管等接地极应垂直埋入地下,间距不应小于5m。
(3)图中接地极距外墙0.8米不符合规定。人工接地体与建筑物的外墙或基础之间的水平距离不宜小于1m。
(3).(1)报警阀的安装应在供水管网试压、冲洗合格后进行。
(2)安装时先安装水源控制阀、报警阀,然后进行报警阀辅助管道的连接。
(3)水源控制阀、报警阀与配水干管的连接应使水流方向一致。
(4).自动喷水灭火系统的调试应包括:水源测试;消防水泵调试;稳压泵调试;报警阀调试;排水设施调试;联动试验。
(5).(1)建设工程竣工验收备案还需具备的条件:工程质量监督机构已经出具工程质量监督报告。
已办理工程监理合同登记核销及施工合同备案核销手续。
(2)建设单位还应补全:
①由规划、环保等部门出具的认可文件或者准许使用文件。
②特殊建设工程验收合格的证明文件。
③法律法规规定的必须提供的其他文件。
