案例题 A 机电公司承接某汽车零部件生产加工厂房建设项目，包含厂房钢结构安装，厂房内部设备安装。工厂主要生产的产品为大型货车的前轴，采用一台5000 吨锻压机锻压成型。该项目的关键工程为这台5000 吨锻压机设备的安装工程，设备基础采用的是钻孔灌注桩基础。设备安装过程中发生了下列事件：

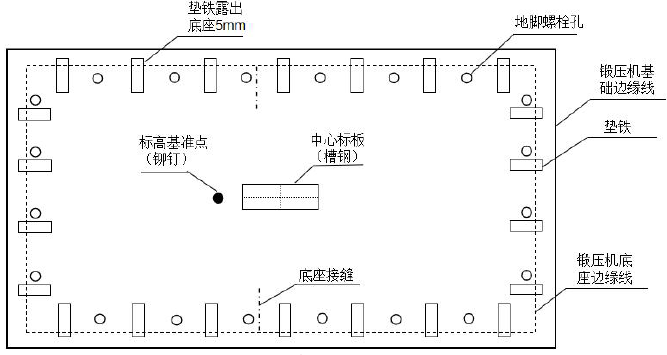

事件一：5000 吨锻压机设备的安装过程进行了设备基础检查验收，现场设备基础施工情况如下图所示，监理单位认为中心标板和基准点的埋设不符合施工要求，提出让施工单位重新埋设。
事件二：后续基础检查验收合格后进行了垫铁的设置，如下图所示，监理单位又发现了垫铁设置的一系列问题，被监理单位要求停工整改。
事件三：垫铁设置整改完成后，进行了设备吊装就位、设备安装调整、设备固定与灌浆等一系列后续工作。
施工过程完全按照施工方案进行，通过了一系列的质量验收。
在整个项目施工过程中，总共应用了8 台临时用电施工机械设备，为保证施工过程中用电安全，项目部在施工前编制了相关设计文件。

问题：
1.事件一中监理单位要求施工单位重新埋设是否合理？说明理由。
2.事件二中监理单位发现的错误有哪些？请写出正确的做法。
3.事件三中施工完成了设备固定与灌浆，设备灌浆分为哪几次？设备灌浆的具体要求是什么？
4.根据工程建设临时用电相关规定施工现场应编写什么文件？该文件主要内容应包括什么？

正确答案

1.监理单位要求合理。
理由：（1）标高基准点设置在基础中间错误，标高基准点应靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。
（2）中心标板设置在基础中间错误，中心标板在基础边缘埋设，至基础的边缘为50~80mm。
2.
（1）错误一：垫铁露出底座5mm。
正确做法：垫铁端面应露出设备底面外缘，平垫铁宜露出10~30mm,斜垫铁宜露出10~50mm,垫铁组伸入设备底座底面的长度应超过设备地脚螺栓的中心。
（2）错误二：垫铁没有设置在地脚螺栓旁。
正确做法：每个地脚螺栓旁边至少应有一组垫铁，并应设置在靠近地脚螺栓和底座主要受力部位下方。
（3）错误三：设备底座接缝处垫铁设置错误。
正确做法：设备底座有接缝处的两侧，应各设置一组垫铁，每组垫铁的块数不宜超过5 块。
3.
（1）设备灌浆分为一次灌浆和二次灌浆。
（2）一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。
4.（1）施工现场临时用电设备在5 台及以上或用电设备总容量在50kW 及以上者，应编制临时用电施工组织设计，应在临时用电工程开工前编制完成。
（2）临时用电施工组织设计主要内容应包括：工程概况、编制依据、用电施工管理组织机构、配电装置安装、防雷接地安装、线路敷设等施工内容的技术要求、安全用电及防火措施。
