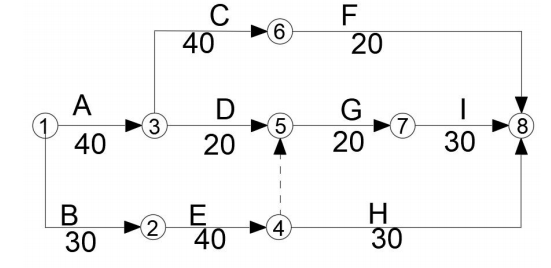

案例题某个变电工程，业主与施工单位签订了一项变电所电气安装调试合同，施工前，施工单位按业主要求编制了安装调试进度计划，并获得批准，实施的进度计划如图所示。

在施工中发生了以下事件：
事件 1：由业主采购的 GIS 开关设备提前进场，施工单位参加开箱清点，并增加保管费 6000 元；
事件 2：在工作 B 安装过程中，施工单位因人员与安装设备调配问题，使工作 B 延长了 5 天，发生费用 2 万元；
事件 3：在工作 G 安装中，由于业主提供的配电柜内部接线与外部母线不匹配，施工单位为调整内外线路，使工作 G 延误 10 天，发生费用 4 万元；
事件 4：在对工作完成后的验收检验时，发现设备接线位置有误，经检查，是由于电气接线图中接线位置标注错误所致，施工单位进行返工，使工作 I 延误 10 天，发生费用 3 万元。以上事件发生后，施工单位及时向业主提出了索赔。
220KV 变压器安装完毕后，电气试验人员按照交接试验标准规定，进行了变压器相位和接线组别测试、变压器绕组连同套管直流电阻测量、吸收比和额定电压下的冲击合闸等电气试验，监理检查认为变压器电气试验项目不够，应补充试验。
10KV 电缆敷设完成后，安装单位先采用 500V 兆欧表测量绝缘电阻，记录相关的参数后，再用交流电压进行耐压试验。
【问题】
1.该安装调试计划工期为多少？哪些工作为关键工作？
2.如何处理上述各项事件的索赔要求？施工单位能获得多少工期和费用补偿？
3.按照电气设备交接试验标准的规定，220KV 变压器的电气试验项目还包括哪些?
4.安装单位电气试验存在什么问题？还有哪些技术要求？

正确答案

1.安装调试计划工期为 120 天。关键工作为工作 B、E、G、I。
2.索赔要求的处理是：
对于事件 1：因业主使设备提前进场，所以增加的保管费用由业主承担，补偿费用 6000 元。
对于事件 2：施工单位因人员与安装设备调配问题造成的费用增加和工期延长，属于施工单位的责任，不予赔偿。
对于事件 3：业主提供的配电柜内部接线与外部母线不匹配属于业主责任，造成的工期延长和费用增加应予补偿，补偿额 4 万元，补偿工期 10 天。
对于事件 4：电气接线图中标注错误，属于业主责任，费用和工期应予以补偿，补偿费用 3 万元，补偿工期 10 天。
施工单位可获得的费用补偿为 0.6 万元＋4 万元＋3 万元＝7.6 万元。工期补偿为 10 天＋10 天＝20 天。
3.220KV 变压器的电气试验项目还包括：
（1）绝缘油试验；
（2）绕组连同套管的绝缘电阻测量；
（3）绕组连同套管的交流耐压试验；
（4）铁芯及夹件的绝缘电阻测试。
（5）检查所有分接的电压比。
4.（1）10KV 电缆应采用 2500V 兆欧表测量。
（2）耐压试验应该采用直流电压进行试验。
还需要补充的技术要求：
（1）电缆线路绝缘电阻测量前，用导线将电缆对地短路放电。
（2）测量完毕或需要再测量时，应将电缆再次接地放电。
（3）在进行直流耐压试验的同时，用接在高压侧的微安表测量泄漏电流。
