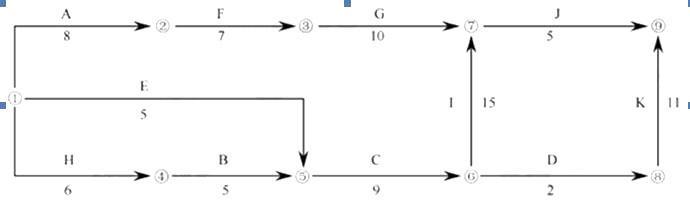

案例题 某施工双代号网络进度计划如下图所示，其中A、B、D工作使用同一种施工机械，开工前有一台施工机械出现故障，导致可使用的该机械只有一台，根据现场施工条件，工作顺序调整为B、A、D，设备租赁费2000元／天。

＜1> 、根据此设备的约束条件，绘出新的网络计划图。
＜2> 、计算调整后网络计划工期并指出关键线路。
＜3> 、由于业主的原因，工作E比原计划延长5天，工作G比原计划延长2天。由于承包商原因，工作K比原计划延长10天，该设备共闲置多少天？
＜4> 、承包商可要求业主给予该设备闲置补偿多少元？

正确答案

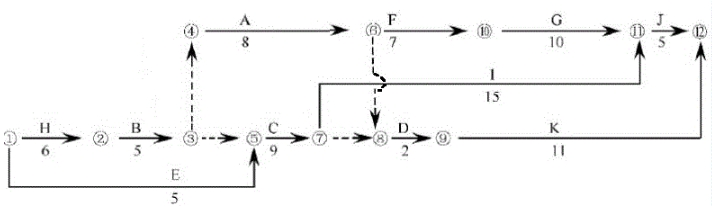

1.由于设备约束条件限制，A工作要在B工作结束后开始，其新网络计划如下图示。

2.调整后网络计划的计算工期为41天，关键线路为H—B—A—F—G—J。
3.工作E延长的5天在总时差内，对后续工作没有影响，工作D的最早开始时间仍为第20天，工作G、K对B、A、D工作不产生影响。A工作结束到D工作开始，设备共闲置1天。
4.工作E延长的5天在总时差内，对后续工作没有影响，工作D的最早开始时间仍为第20天，工作G、K对B、A、D工作不产生影响。A工作结束到D工作开始，设备共闲置1天。
