案例题某山区河道新建混凝土重力坝工程，设计坝高28m。工程主要施工项目内容包括岩石开挖、基础固结灌浆、帷幕灌浆、坝体混凝土浇筑。
合同约定该工程主要施工项目内容应在2022年8月完成。工程实施过程中发生如下事件：
事件1：施工单位把坝体某坝段混凝土分为Ⅰ、Ⅱ、Ⅲ层浇筑施工，固结灌浆在Ⅰ层混凝土浇筑完成后进行。混凝土重力坝结构及施工方案示意图如图2-1所示。

图2-1混凝土重力坝结构及施工方案示意图
事件2：施工单位编制的某坝段施工进度计划如图2-2所示（每月按30天计，持续时间包含必要的间歇时间）。监理工程师审查后指出图2-2中项次4、5、6的项目开始时间安排不合理，并要求改正。

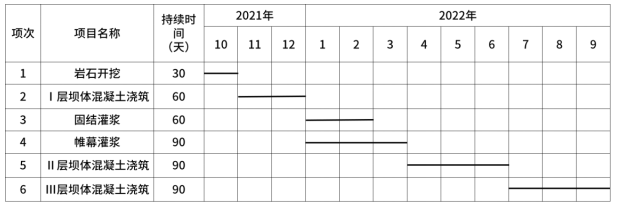

图2-2某坝段施工进度计划
事件3：施工单位编制的大体积混凝土施工方案部分内容如下：
（1）水平施工缝采用风砂枪打毛处理，纵缝表面不作处理；
（2）夏季混凝土温控采取了降低混凝土出机口温度和浇筑后温度控制的措施。
（3）坝体混凝土应在终凝后开始养护，养护时间不少于28d。
事件4：某坝段浇筑完成后，验收时发现了一条冷缝，需进行处理。
问题：
1.指出事件1图2-1中①、②、③对应的工程部位或施工项目名称。
2.指出图2-2中施工进度计划的表达方法名称，除该表达方法外，施工进度计划还有哪些表达方法？根据事件2，分别说明图2-2中项次为4、5、6的项目合理开始时间。
3.改正事件3中大体积混凝土施工方案的不妥之处。
4.指出事件4中冷缝产生的原因和处理措施。

正确答案

1.①：固结灌浆；②：帷幕灌浆；③：基础灌浆廊道。
2.（1）横道图；
还有工程进度曲线；施工进度管理控制曲线；形象进度图；网络进度计划。
（2）第 4 项（帷幕灌浆）合理开始时间应为：2022 年 6 月 1 日；
第 5 项（Ⅱ段混凝土浇筑）合理开始时间应为：2022 年 3 月 1 日；
第 6 项（Ⅲ段混凝土浇筑）合理开始时间应为：2022 年 6 月 1 日。
3.不妥之处一：水平施工缝采用风砂枪打毛处理，纵缝表面不作处理不妥。
改正：纵缝表面可不凿毛，但应冲洗干净，以利灌浆。
不妥之处二：坝体混凝土应在终凝后开始养护，养护时间不少于 28d 不妥。
改正：常态混凝土应在初凝后 3h 开始保湿养护，混凝土宜养护至设计龄期，养护时间不宜少于 28d。闸墩、抗冲磨混凝土等特殊部位宜适当延长养护时间。
4. （1）冷缝产生的原因：层间间歇超过混凝土初凝时间。
（2）挖除上层混凝土，将老混凝土表面含游离石灰的水泥膜（乳皮）清除，并使表层石子半露，形成有利于层间结合的麻面。施工缝凿毛后，应冲洗干净使其表面无渣、无尘，才能浇筑混凝土。
