案例题 某市政供热管道工程,供回水温度为100℃/70℃,主体采用直埋敷设。管线经过公共绿地和A公司场院,A公司院内建筑密集、空间狭窄。

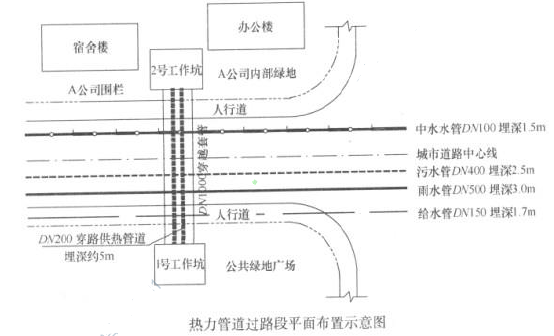

供热管线局部需穿越道路,道路下面敷设有多种管道。项目部拟在道路两侧各设置1个工作坑,采用人工挖土顶管施工,先顶入DN1000mm混凝土管作为过路穿越套管,并在套管内并排敷设2根DN200mm保温供热管道(保温后的管道外径为320mm)。穿越道路工程所在区域的环境条件及地下管线平面布置如下图所示,地下水位高于套管管底0.2m。


【问题】
1.按照输送热媒和温度划分,本管道属于什么类型的供热管道?
2.顶管穿越时需要保护哪些建(构)筑物?
3.顶管穿越地下管线时应与什么单位联系?
4.根据现场条件,顶管应从哪一个工作坑始发?说明理由。
5.顶管施工时是否需要降水?写出顶管作业对地下水位的要求。
6.本工程的工作坑土建施工时,应设置哪些主要安全设施?

正确答案
1.本工程的供热管道属于低温、热水管道。
2.顶管穿越时需要保护的建(构)筑物有:A 公司的围栏、宿舍楼、办公楼,道路,给水管道、中水管道、雨水管道、污水管道。
3.与原有地下管线产权单位、管理单位、被穿越道路管理部门、交通管理等部门联系。
4.顶管应从1 号工作坑始发。1#工作坑周围是公共绿地,空间大,与周围社会生产生活不产生干扰,便于快速、安全组织施工。2#工作坑位于A 公司院内,建筑密集、空间狭窄,各种干扰因素多,较难进行封闭管理,存在各种安全隐患。
5.需要降水;采用人工挖土顶管施工时,应将地下水位降至基底以下不小于0.5m.
6.应设置防雨棚、挡水墙、安全护栏,护栏高度不应小于1.2m。工作井周边应架设安全警示装置。井口作业区必须设置围挡。工作井内必须设安全梯或梯道,梯道应设扶手栏杆,梯道的宽度不应小于1.0m。
