案例题背景资料：

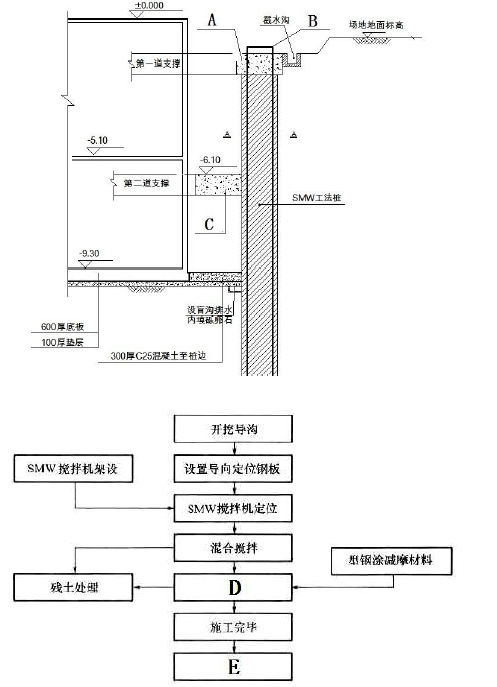

某构筑物为两层钢筋混凝土结构，支护结构采用SMW 工法桩支护，支护结构剖面图如图1 所示，场地地面标高为-0.6m；该构筑物基坑位于繁华市区，南侧为9 层门诊楼，最近距离为4m，西侧为5 层居民楼，最近距离为4.3m。地下水常水位为地面以下3m，基坑采用两道内支撑；施工编制了支护结构施工方案，确定了SMW工法桩施工工艺流程，如图2 所示；施工过程中施工单位加强了基坑工程的监控量测，保证基坑及周边环境安全。

问题：
1.写出图1 中构件A、B、C 的名称。
2.写出SMW 工法桩工艺流程图中工序D、E 的名称。
3.计算本工程基坑开挖的深度，由此判断本工程基坑支护方案是否需要专家论证，并说明理由。
4.施工单位应监测哪些项目？

正确答案

1.A:冠梁；B：型钢；C：腰梁（围檩条）。
2.工序D：插入型钢；工序E：型钢回收。
3.基坑开挖深度为：-0.6-（-9.3）+0.6+0.1=9.4m；基坑支护方案需要专家论证；
理由：根据相关规定，开挖深度超过5.0m（含5.0m）的基坑的支护工程，需要专家论证，本工程基坑深度9.4m，因此本基坑的支护工程需要专家论证。
4.监测项目：支护结构顶部水平位移，周边建筑物沉降、倾斜、裂缝，地下管线沉降，地面沉降，支护结构竖向位移，地下水位等。
