案例题 某城市跨河桥梁工程，跨径组合为（30m+30m+30m）×3+（40m+70m+40m）+（30m+30m+30m）×3，两侧引桥

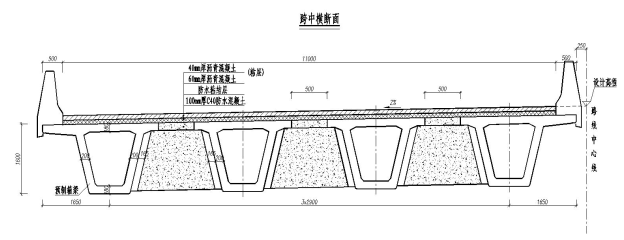

上部结构为先简支后连续箱梁，引桥横断面如下图所示：

引桥所用箱梁需要预制场集中预制，施工单位根据总体进度，确定预制总工期为 220天，采用后张法施工， 台座周转周期为 10 天，预制场共布设台座 8 个台座。施工单位与建设单位、监理单位共同确定了场地平面布置， 并将所需设施全部在预制场场地平面布置图中，预制场建设严格按图施工，以保证施工现场平面布置满足相关
规范要求。施工过程中发生以下事件：
事件一：张拉过程中监理发现某片梁张拉实际伸长值为 19.1cm，施工图给出伸长值为 20.5cm，监理叫停张
拉工作，并要求项目部检查整改。
事件二：预制工作完成后，拟采用起重机架梁法进行箱梁架设，并对第一吊进行试吊作业，确定安全后方
可正式进行安装作业。
问题：
1.通过计算确定预制场布设的台座个数是否满足工期要求。
2.预制场平面布置图中主要内容有哪些？
3.事件一中，监理叫停张拉的理由是什么？
4.事件二中，试吊作业应该如何实施？
5.计算确定该桥梁引桥部分共需要多少永久支座？

1.根据横断面可知，该桥梁为双幅桥，一跨箱梁数量为 4×2=8片，引桥箱梁总个数为 8×3×3×2=144 片；总 工期为 220 天，台座周转周期 10天，周转次数为 220÷10=22 次，理论需要台座个数为：144÷22=6.55，取整
数 7 个即可满足工期要求，实际设置 8个台座，可以满足工期要求。
2.①所有地上、地下建筑物、构筑物以及其他设施的平面位置；
②给水、排水、供电管线等临时位置；
③生产、生活临时区域及仓库、材料构件、机具设备堆放位置；
④现场运输通道与安全消防临时设施；
⑤环保、绿化区域位置；
⑥围挡与出入口位置。
3.理由是：设计伸长值 20.5cm，实际伸长值 19.1cm，两者差值=20.5-19.1=1.4cm，1.4÷20.5=6.8%，＞6%，应 暂停张拉，待查明原因并采取措施后方可继续张拉。
4.起重作业前应试吊，吊离地面 100mm 左右时，应检查梁板捆扎情况和制动性能，确认安全后方可起吊；起吊 时梁板下方严禁站人，当吊运梁板距作业面小于 500mm 时，操作人员方可近前工作。
5.一联三跨，共四排支座；每排 8片箱梁，需要 16个支座；一联支座个数 16×4=64个；全桥共 6联，共 64× 6=384个支座。
