案例题某市政公司承建一城市道路改建工程，其中涉及一座护城河跨线桥施工，该桥梁工程包括桥跨及引道施工，桥梁部分起止桩号K59＋785.75～K59＋843.25，梁片采用预制场现浇先张法预制空心板梁，桥梁两侧引道里程起止桩号分别为：K59+740.52～K59＋785.75和K59＋843.25～K59＋893.95。横断面布置采用0.5m（护栏）+8.5m（车行道）+0.5m（中分带护栏）+8.5m（车行道）+0.5m（护栏）的形式。
由于该桥为跨河桥梁，故采用架桥机进行架设。为减少桥梁和引道部位的不均匀沉降，施工单位依据图纸要求对台背引道位置采取了相应的措施。依据设计要求，引道基层采用二灰稳定粒料进行摊铺压实作业。
梁体架设完毕后，开始转向桥面施工。工序包括：①桥面保护层施工，②桥面预留钢筋矫正，③C结构层施工，④铰缝施工（铰缝构造如下图所示），⑤沥青混凝土桥面面层施工，⑥防撞墙护栏施工。

问题：
1、列式计算该桥防撞墙护栏的长度。
2、台背引道位置可采用什么处理措施来防止不均匀沉降？

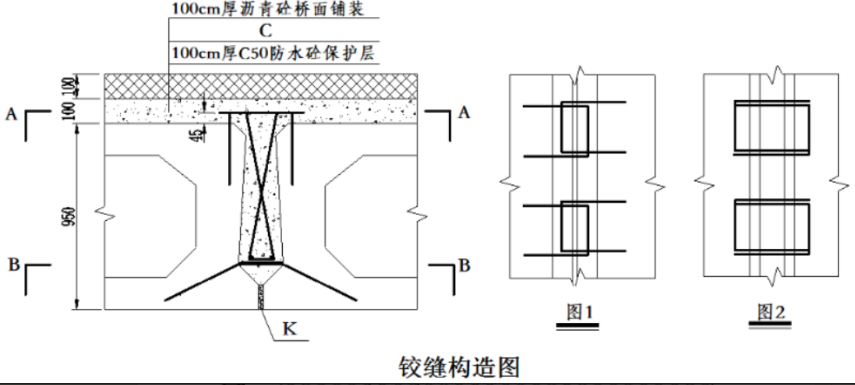

3、铰缝构造图中的图1、图2分别代表左图中的哪个截面？图中K代表什么？
4、请写出桥面施工的正确顺序（用序号及“→”表示）。工序③中C代表什么，通常可用何种材料施工？

正确答案

（1）893.95－740.52＝153.43（m）
防撞墙总长度为153.43×3＝460.29（m）
（2）台背引道位置可采用土工合成材料进行路堤加筋处理。
（3）图1代表B－B剖切面，图2代表A－A剖切面。图中K为砂浆填缝料。
（4）桥面施工顺序为：④→②→⑥→①→③→⑤
工序C为防水层施工，通常可采用防水卷材和防水涂料进行施工。
