案例题某施工单位承建一座城市桥梁工程，该桥梁上部构造为30m+50m+50m+50m+30m五跨预应力混凝土连续箱梁，采用支架法现浇施工。下部构造采用柱式桥墩，钻孔灌注桩基础，重力式U形桥台。桥下地面土质主要为湿陷性黄土。施工单位在完成桥梁下部构造施工后，按照场地平整→地基预压与处理→支架搭设→支架预压→模板系统安装→浇筑箱梁混凝土→养护→模板支架拆除的工序进行桥梁上部构造现浇施工，其中某一跨梁段现浇作业支架搭设示意图如图4-1所示。
施工过程中发生如下事件：
事件一：项目部对支架搭设的地基面做地基预压完毕后，经测定发现该场地地基沉降量超限，不能满足支架搭设相关要求，随即按湿陷性黄土地基相关处理要求对地基进行处理。
事件二：某跨梁段浇筑并养护完成后，项目部把支架搭设分为ABC三个区段，按先支后拆、后支先拆的原则，逐步拆除。某日监理人员巡视检查发现拆除支架的作业人员没有配备相应的安全防护用具，并将高处拆卸下来的杆件随意向地面抛掷，遂责令施工单位立即整改。

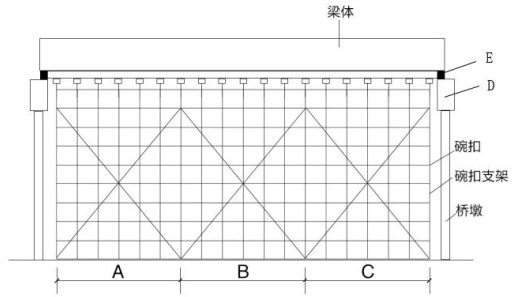

图4-1支架搭设示意图问题：
1.根据背景资料写出图4-1中，构件D和构件E的名称，并写出构件E的功能要求。
2.事件一中，桥下湿陷性黄土地基的处理方法有哪些？
3.事件二中，支架搭设的三个区域，应按怎样的顺序进行拆除？并说明理由。
4.高处作业的人员，应配备哪些安全防护用具？对于高处拆卸下来的杆件应如何处理？

正确答案

1.（1）构件 D 为盖梁，构件 E 为支座。
（2）构件 E 的功能要求：①首先支座必须具备足够的承载力，以保证可靠的传递支座反力。②其次支座对桥梁变形的约束要尽可能小，以适应梁体自由伸缩和转动的需要。③另外支座还应便于安装、养护和维修，并在必要时可以进行更换。
2.桥下湿陷性黄土地基可采用的处理方法有：换填法、强夯法、挤密法、预侵法、化学加固法等。
3.（1）支架搭设的三个区域，应按先拆除 B 区域支架，然后对称的向两边拆除 A 区域和 C 区域支架的顺序进行。
（2）理由：对于简支梁或连续梁，支架在拆除与卸落过程中，在纵向应由跨中向支座的方向对称均匀卸落。
4.（1）高处作业的人员，应头戴安全帽，系安全带，身穿反光背心，手戴防滑手套，脚穿防滑鞋，配备对讲机方便与地面人员联系。
（2）对于高处拆卸下来的杆件，可采用系索提溜的方式，把拆除的杆件吊运至地面，再由专人集中回收，分类码放。
