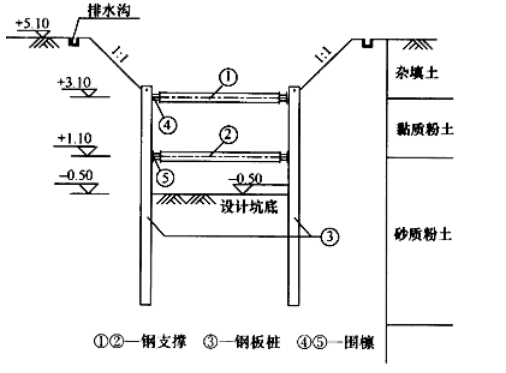

案例题某公司接了一项市政排水管道工程，全长 1.3km，管道为 DN1200mm 的混凝土管，采用明挖开槽施工。沟槽断面如图所示。
项目部进场后立即编制施工组织设计，拟将表层杂填土挖除后再打设钢板桩，设置两道水平钢支撑及型钢围檩，沟槽支护如下图所示，沟槽拟采用机械开挖至设计标高，清槽后浇筑混凝土基础，混凝土直接从商品混凝土输送车上卸料到坑底。施工时恰逢雨季，项目部为了防止沟槽坍塌及漂管，采取了相应的防护措施。
管道施工完成后，项目部进行了严密性试验，项目部将进行闭气试验的排水管道两端用管堵密封，然后向管道内填充空气至一定的压力，在规定闭气时间测定管道内的气体压力为 P。

【问题】
1.本沟槽开挖深度是多少？
2.用图中序号①-⑤及“→”表示支护体系施工和拆除的先后顺序。
3.指出施工组织设计中错误之处并给出正确做法。
4.写出管道严密性试验合格标准（用 P 表示）。

正确答案

1.开挖深度为 5.6m。
2.安装顺序：（3）→（4）→（1）→（5）→（2）。
拆除顺序：（2）→（5）→（1）→（4）→（3）
3.（1）拟将表层杂填土挖出后再打设钢板桩错误，应先钢板桩后挖除表层杂填土。
（2）沟槽拟采用机械开挖至设计标高错误，应预留 200-300mm 厚由人工开挖至设计标高。
（3）混凝土直接从商品混凝土输送车上卸料到坑底错误，槽深超过 2m，应设滑槽或串筒倾倒混凝土。
4.P≥1500Pa
