案例题某公司承建一城市高架桥施工，该标段为5 联连续梁桥，跨径组合为3×30m+（4×30m）×3+3×30m，每跨布置5 片箱梁。上部结构施工采用先简支后连续施工方法，下部结构墩柱基础采用混凝土钻孔灌注桩。施工中发生如下事件：

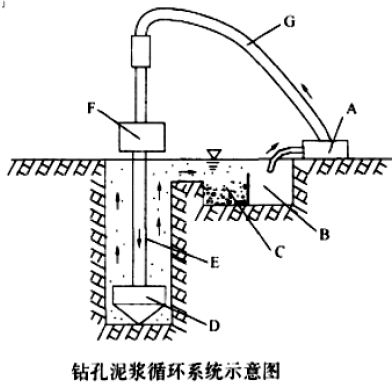

事件一：钻孔施工及泥浆循环系统示意图如下图所示，其中D 为钻头、E 为钻杆、F 为钻机回转装置，G 为输送管，泥浆循环如图中箭头所示方向。

事件二：监理工程师巡视时发现，一钻孔的垂直
度不符合要求，要求施工单位立即整改。
事件三：桩基施工过程中，施工单位采取了如下
做法：
（1）桩基混凝土的坍落度为180～220mm。
（2）水下混凝土灌注前，对导管进行气压试验。
（3）灌注混凝土过程中注意测量混凝土顶面高程，灌注至桩顶设计标高时即停止施工。
【问题】
1.列式计算本工程上部结构施工需要设置多少道伸缩缝，多少片箱梁。（标段起终需设置伸缩缝）
2.写出图中设备或设施A、B、C 的名称与该回旋钻机的类型。
3.针对事件二，造成钻孔垂直度不符合要求的原因有哪些？
4.指出事件三中的不妥之处，并写出正确做法。
5.写出钻孔过程中泥浆的作用。

正确答案

1.（1）需要设置伸缩缝的道数为：5+1=6 道；（2 分）
（2）（3+12+3）×5=90 片梁。（2 分）
2.A-泥浆泵，B-泥浆池，C-沉淀池。正循环回转钻机。（4 分）
3.(1)场地平整度和密实度差，钻机安装不平整或钻进过程发生不均匀沉降，导致钻孔偏斜。
(2)钻杆弯曲、钻杆接头间隙太大，造成钻孔偏斜。
(3)钻头翼板磨损不一，钻头受力不均，造成偏离钻进方向。
(4)钻进中遇软硬土层交界面或倾斜岩面时，钻压过高使钻头受力不均，造成偏离钻进方向。（4 分）
4.不妥之处一：“水下混凝土灌注前，对导管进行压气试压试验”（1 分）
正确做法：水下混凝土灌注前，对导管进行水密承压试验和接头抗拉试验，严禁用气压试验。（1分）
不妥之处二：“灌注至桩顶设计标高时即停止施工”（1 分）
正确做法：桩顶混凝土灌注完成后应高出设计标高0.5～1.0m，以保证混凝土强度，多余部分接桩前凿除。（1 分）
5.泥浆作用：悬浮钻渣；冷却钻头；润滑钻具；护壁，防止塌孔。（4 分）
