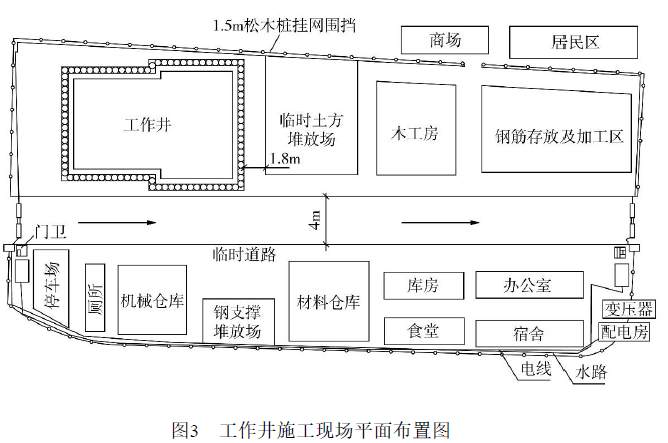

案例题某公司承建一城市地下隧道工程，长度4km，埋深（覆土深度）5m，净高4m，采用工作井＋浅埋暗挖法施工。工作井深度为9.5m，采用明挖法施工，围护结构为钻孔灌注桩＋钢支撑，止水帷幕采用高压摆喷桩，工作井施工现场平面布置如图3所示。

施工过程中发生如下事件：
事件一：本项目工作井基坑安全等级为三级，建设单位委托具有相应能力的第三方监测单位对工作井进行监测，监测单位进行现场调研后编制了监测方案，其中监测项目包括：支护桩顶部水平位移、
支护桩顶部竖向位移、竖井井壁支护结构净空收敛。监测过程中发现桩顶水平位移变形量达到预警值，监测单位立即向施工单位、监理单位进行了报告。
事件二：项目部根据现场情况确定了内支撑结构的选型，并在施工中坚持先支撑后开挖的原则。
事件三：工作井开挖至基底后，工作井侧壁局部位置出现少量漏水，水中夹带少量泥沙，项目部针对这种情况及时采取了相应措施。
【问题】
1.改正图3中工作井施工现场平面布置的不妥之处。
2.除钻孔灌注桩外，本工程的围护结构还可以采用哪些方式？
3.事件一中，补充工作井监测方案中的应测项目；变形量达到预警值时还应该采取哪些措施？
4.事件二中，写出内支撑结构选型应符合的原则。
5.事件三中，针对工作井侧壁漏水情况项目部应采取哪些措施？

正确答案

1.改正：
（1）施工现场围挡应沿工地四周连续设置，不得留有缺口。
（2）围挡宜选用砌体、金属材板等硬质材料。
（3）施工现场的围挡一般应不低于1.8m，在市区内应不低于2.5m。
（4）禁止在围挡内侧堆放泥土、砂石等散状材料以及架管、模板等。
（5）井口2m范围内不得堆放材料。
（6）钢筋加工区布置在居民区一侧，噪声污染对居民影响大。
2.本工程的围护结构还可以采用：（1）地下连续墙；（2）SMW工法桩。
3.（1）补充应测项目：支撑轴力；地表沉降；地下水位。
（2）①通知建设单位；
②提高监测频率或增加监测内容。
4.内支撑结构选型应符合的原则：
（1）宜采用受力明确、连接可靠、施工方便的结构形式。
（2）宜采用对称平衡性、整体性强的结构形式。
（3）应利于基坑土方开挖和运输。
5.措施：立即采取堵漏（或止漏）措施，在缺陷处插入引流管引流，然后采用双快水泥封堵缺陷处，等封堵水泥形成一定强度后再关闭导流管，防止基坑侧壁漏水漏砂造成基坑外的泥沙流失，并做好基坑内排水。
