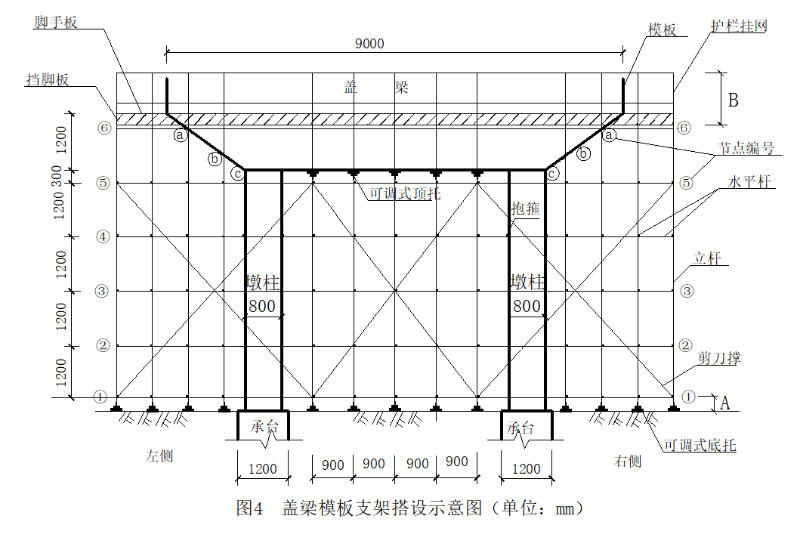

案例题某公司承建一项城市桥梁工程，设计为双幅分离式四车道，下部结构为墩柱式桥墩，上部结构为简支梁。该桥盖梁采取支架法施工，项目部编制了盖梁支架模板搭设安装专项方案。包括如下内容:采用盘扣式钢管满堂支架;对支架强度进行计算，考虑了模板荷载，支架自重和盖梁钢筋混凝土的自重;核定地基承载力;对支架搭设范围的地面进行平整预压后搭设支架。盖梁模板支架搭设示意如图4。架子工未完成全部斜撑搭设被工长查出要求补齐。现场支架模板安装完成后，项目部拟立即开始混凝土浇筑，被监理叫停下达了暂停施工通知，并提出整改要求。

1.写出支架设计中除强度外还应验算的内容。
2.补充支架强度计算时还应考虑的荷载。
3.指出支架搭设过程中存在的问题。
4.指出图中A、B的数值。
5.写出示意图左侧支架需要补充2根斜撑两端的对应节点编号。

正确答案

第一问；
支架除了要验算强度外，还应验算刚度和稳定性。
第二问；
(1) 施工人员及施工材料机具等行走运输或堆放的荷载。(2) 振捣混凝土时的荷载。 (3)其他可能产生的荷载。
第三问；
存在问题: (1) 未对支架搭设范围的地面进行硬化。(2) 支架地基未设置排水设施。 (3) 斜撑搭设与支架搭设未同步进行。(4) 盖梁支撑架间距过大。 (5) 支架未进行预压。
第四问；
A: 550mm ；B:1500mm
解析：依据JGJ231-2010《建筑施工承插型盘扣式脚手架安全技术规范》:6.1.7模板支架可调底座调节丝杆外露长度不应大于300mm，作为扫地杆的最底层水平杆离地高度不应大于550mm。7.5.5当脚手架搭设至顶层时，外侧防护栏杆高出顶层作业层的高度不应小于1500mm。
第五问；
a-⑤；b-④
