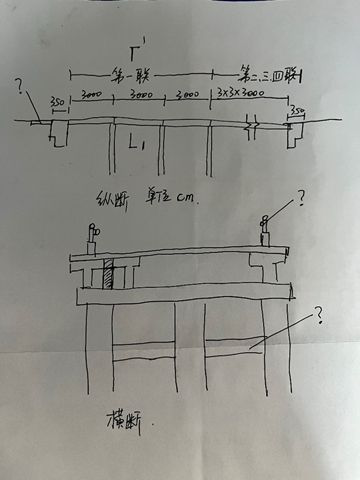

案例题某施工单位承建一级公路桥梁工程，该桥梁工程上部结构为预应力混凝土简支变连续T梁，桥梁三跨一联，共四联。下部结构由钻孔灌注桩、墩柱、桥台组成。采用架桥机架设T梁，桥梁立面示意图如图。剖面示意图如图。

施工中发生以下事件：
事件一：施工单位项目部进场后编制了实施性施工组织设计，主要内容包括：①编制说明；②编制依据；③工程概况；④E；⑤主要工程项目的施工方案；⑥施工进度计划；⑦各项资源需求计划；⑧施工总平面图设计；⑨大型临时工程；⑩F；①季节性施工技术措施；②质量管理与质量控制的保证措施；③安全管理与安全保证措施；④项目职业健康安全管理措施；⑤环境保护和节能减排的措施及文明施工；⑥本工程需研究的关键技术课题及需进行总结的技术专题。
事件二：施工单位项目部编制了T梁架设专项施工方案，方案由项目部总工程师审批，监理工程师签字后实施。第三联第二跨架设正值中午时，突发事故，架桥机及T梁倾覆至河道内，无人员伤亡，直接经济损失共计156万元。T梁架设发生事故时现场仅有架设队伍人员。
事件三：简支变连续T梁部分施工工艺为：①永久支座安装；②湿接头钢筋及预应力筋安装；③临时支座拆除；④湿接头混凝土浇筑；⑤湿接头底模安装；⑥湿接头侧模安装；⑦湿接头预应力张拉、压浆。
＜1>、根据图计算该桥梁全长L的数值。（单位：m，结果保留整数）。写出图中构造物ABCD的名称。
＜2>、事件二中实施性施工组织设计的主要内容E、F。
＜3>、指出事件二中两处错误并改正，写出此次安全事故的等级。
＜4>、事件三中简支变连续T梁部分施工工艺的正确顺序。（回答数字序号即可，①②③④⑤）。

正确答案

＜1>、（1）l=（30+30+30）×4+3.5×2=367米
（2）A-桥头搭板；B-系梁；C-波形梁护栏；D-防水层。
＜2>、E-施工总体部署；F-主要分项工程施工工艺。
＜3>、（1）错误一：施工单位项目部编制了T梁架设专项施工方案，方案由项目部总工程师审批，监理工程师签字后实施。
改正：施工单位项目部编制了T梁架设专项施工方案，方案应当由施工单位技术负责人审核签字、加盖单位公章，并由总监理工程师审查签字、加盖执业印章后方可实施。
（2）错误二：T梁架设发生事故时现场仅有架设队伍人员。
改正：T梁架设发生事故时现场除了有架设队伍人员，还应该有专职安全管理人员进行现场监督。
（3）此次安全事故的等级为一般事故。
＜4>、简支变连续T梁部分施工工艺的正确顺序：①⑤②⑥④⑦③。
