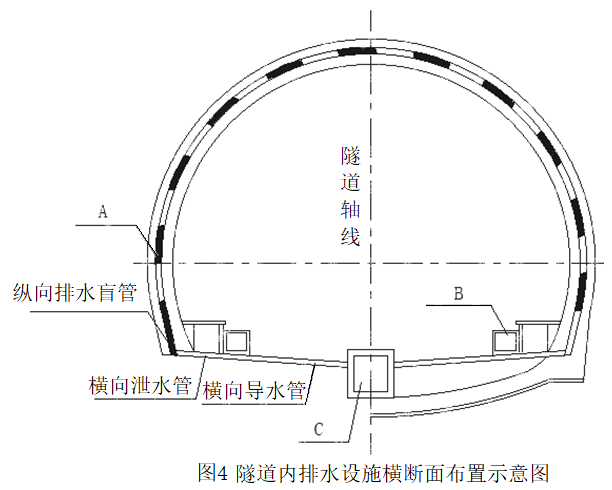

案例题某二级公路双车道隧道全长850m，起讫桩号为K3+450~ K4+300，地层岩性以钙质砂岩为主，包含Ⅲ、IV和V级围岩，无不良地质。地下水类型以基岩裂隙水为主，隧道内排水设施横断面布置示意图如图4所示，

施工中发生如下事件：
事件一：施工单位在Ⅲ级围岩段采用钻爆法施工，采用的机械设备拟在下列设备中选择：风动凿岩机、盾构机、装药台车、轮胎式装载机、混凝土湿喷设备、柴油自卸卡车、汽油自卸卡车、混凝土搅拌运输车、混凝土输送泵、衬砌台车、空气压缩机等。
事件二：施工过程中，施工单位按照下列要求进行了防水板的施工。
（1）防水板铺设前应对初期支护表面外露的坚硬物和局部渗漏水进行处理；
（2）初期支护表面应平整，无空鼓、裂缝、松酥，不平处用喷射混凝土找平；
（3）防水板宜采用高分子材料，幅宽2~4m，厚度不宜小于1mm；
（4）防水板要求无钉铺设，环向分幅铺挂。
事件三：施工单位采用充气法检查防水板搭接焊缝质量时，当压力达到0.25MP时停止充气，保持一定时间，压力下降在规定幅度以内时，判定焊缝质量合格。
问题：
1．写出图4中排水设施A、B、C的名称。
2．指出事件一中隧道开挖和出渣时宜选用的五种机械设备。
3．逐条判断事件二中的施工要求是否正确，若不正确写出正确要求。
4．说明事件三中压力应保持的时间以及在规定时间内压力下降的规定幅度。

正确答案

2024教材P223
【第1问】
A：环向盲管、竖向盲管； B：路侧边沟；C：中心排水管（沟）
【第2问】
风动凿岩机，装药台车，轮胎式装载机，柴油自卸卡车，空压机。
【第3问】
（1）正确
（2）正确
（3）不正确；正确要求：厚度不宜小于1.5mm。
（4）不正确；正确要求：环向整幅铺挂
【第4问】
保持15min ，压力下降在10%以内。
