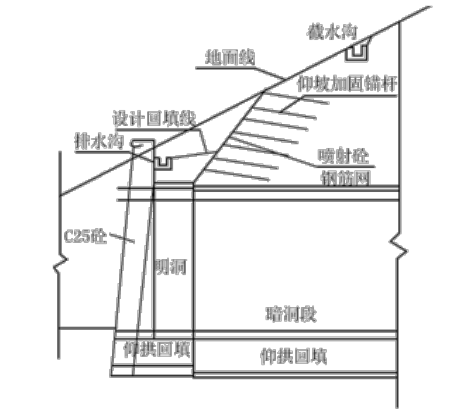

案例题 某高速公路双向六车道分离式隧道,左洞长825m,起讫桩号为ZK16+435~ZK17+260,右洞长840m,起讫桩号为YK16+440~YK17+280。隧道进出口均为V级围岩,洞身包含Ⅱ、Ⅲ和Ⅳ级围岩。由于地形和地质条件限制,隧道采用出口向进口单向掘进的施工方案。隧道出口段浅埋且以软弱破碎地层为主,属不良地质。隧道出口端设计为端墙式洞门,洞门设计如图所示。

施工过程中发生了如下事件:
事件一:为降低地表水对隧道施工的影响,洞口排水系统的技术要求如下
①仰坡坡顶的截水沟应结合永久排水系统在洞口开挖前修建
②洞顶截水沟不应与路基边沟顺接组成排水系统;
③洞门排水沟应与洞门结构同时完成;
④洞口截水、排水设施不应在融雪期之前完成;
⑤截水沟迎水面不得低于原地面,回填应密实且不易被水掏空。
事件二:为保障进洞施工安全,采用超前管棚支护辅助施工措施,其施工流程包括①钻孔,②管棚钢管内注浆,③浇筑导向墙(包括安设导向管),④插入钢筋笼,⑤打设管棚钢管。
事件三:隧道洞口段施工时,明洞衬砌施作应遵循以下技术要求
①明洞衬砌内模板应采用衬砌模板台车,并应设置外模和固定支架;
②明洞衬砌拱圈混凝土混合料坍落度宜控制在150mm以下;
③混凝土入模温度应控制在5℃~32℃范围内;
④明洞混凝土强度达到80%后方可拆除内模。
事件四:施工单位编制了隧道施工组织设计和标后预算,标后预算中的自有机械费用由不变费用和可变费用组成。项目计划工期为2年10个月,实际工期比计划工期节省了4个月。施工时投入了2台挖掘机、4台装载机和2套二衬台车等自有机械设备,其中每台装载机的原价为42万元,年折旧率为12%。
【问题】
1.逐条判断事件一中洞口排水系统的技术要求是否正确。若不正确,写出正确的做法。
2.写出事件二中正确的超前管棚支护施工流程(用编号表示)。
3.综合安全、质量、进度和经济等因素,写出隧道出口段适宜的两种开挖方法,并说明理由。
4.逐条判断事件三中明洞衬砌施工遵循的技术要求是否正确。若不正确,写出正确做法。

正确答案
1.①正确。
②错误。正确做法:洞顶截水沟应与路基边沟顺接组成排水系统
③正确
④错误。正确做法:洞口截水、排水设施应该在融雪期之前完成
⑤错误。正确做法:截水沟迎水面不得高于原地面。
2.③①⑤④②
3.方法①:环形开挖预留核心土法理由:隧道洞口围岩等级为V级,单向为三车道,每个车道宽按标准3.75m算,单向车道宽度为3×3.75=11.25m,属于中等跨度隧道,而环形开挖预留核心土法适用于IV-V级围岩的中小跨度开挖,围岩级别和跨度均满足,综合安全、质量、进度和经济等因素此方法首选。
方法②:中隔壁(CD)法
 理由:中隔壁(CD)法、交叉中隔壁(CRD)法适用于围岩较差、跨度大、浅埋、地表沉降需要控制的场合。双侧壁导坑法适用于浅埋大跨度隧道及地表下沉量要求严格而围岩条件很差的,从安全、质量因素上考虑,中隔壁(CD)法、交叉中隔壁(CRD)法双侧壁导坑法这三种方法都适用,但从进度和经济因素上考虑,中隔壁(CD)法最优,因此选中隔壁(CD)法。
4.①正确
②错误。正确做法:明洞衬砌拱圈混凝土混合料坍落度宜控制在120mm以下。
③正确
④错误。正确做法:明洞混凝土强度达到75%后可以拆除内模。
