案例题某施工单位承建一跨堤桥梁工程，该桥为三跨预应力混凝土连续梁桥，跨径为48m+80m+48m，上部结构为预应力混凝土箱梁，箱梁顶宽14.5m，底宽7.0m，箱梁高度由6.0m渐变到2.5m。施工单位组建了项目经理部，施工过程中发生了如下事件：
事件一：项目经理部在详细踏勘现场后，编制了实施性施工组织设计，并要求由上部结构劳务分包单位编制挂篮专项施工方案，项目经理部再按规定进行报批。

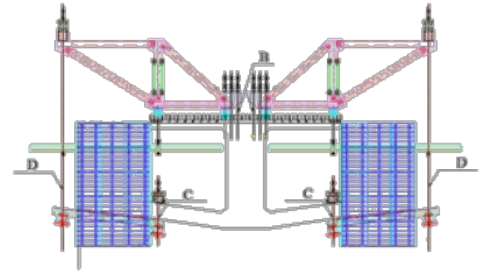

事件二：项目经理部经过分析比选，决定上部结构悬臂浇筑挂篮采用菱形挂篮，挂篮如图所示，强调挂篮与悬浇梁段混凝土的重量比不宜大于A，且挂篮的总重应控制在设计规定的限重之内，并对挂篮中构件B、C、D的质量作了特别要求。

事件三：项目总工程师在挂篮施工前进行了详细的安全技术交底，强调严格按规范要求实施，混凝土的强度应不低于设计强度等级值的E，弹性模量应不低于混凝土28d弹性模量的F，当采用混凝土龄期代替弹性模量控制时应不少于G天，两端张拉时，各千斤顶之间同步张拉力的允许误差宜为H。
事件四：挂篮施工进行到5#梁段，浇筑完混凝土后拆除内模板时发现腹板部分位置存在厚度不均缺陷，项目经理部经过认真分析，找出了造成缺陷的可能原因，包括模板设计不合理、箱梁模板产生位移（模板没有固定牢固，使内、外模板相对水平位置发生偏差）等模板本身及施工方面的原因。
【问题】
1.改正事件一中的错误做法，并说明挂篮专项施工方案须经过哪些审批流程方可实施？
2.事件二中A值为多少？写出构件B、C、D的名称。
3.写出事件三中E、F、G、H的数值。
4.补充事件四中还可能存在的模板本身及施工方面的原因。

正确答案

1.改正错误做法为：上部结构挂篮专项施工方案应由施工单位编制。
挂篮专项施工方案审批流程：挂篮专项施工方案应当由施工单位技术负责人审核签字、加盖单位公章并由总监理工程师审查签字、加盖执业印章后方可实施。
2.A值—0.5；构件B—锚固钢筋（装置）；构件C—后吊杆（带）；构件D—前吊杆（带）。
3.E—80%；F—80%；G—5；H—±2%。
4.原因：（1）箱梁模板强度不足；（2）箱梁（内）模板由于刚度不够，在浇筑混凝土过程中发生变形；（3）混凝土没有对称浇筑，由于单侧压力过大，使内模板偏向一侧。
