分析

案例题某施工单位在北方平原地方承建了一段长152km 的双向四车道高速公路的路面工程，路面结构设计示意图如下图所示。

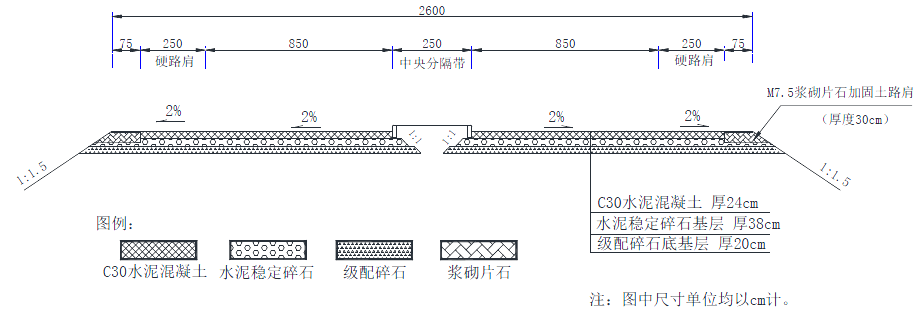

路面结构设计示意图
为保证工期，施工单位采用2 台滑模摊铺机分左右幅同时组织面层施工，对行车道与硬路肩进行整体滑模摊铺。施工中发生如下事件：
事件一：滑模摊铺前，施工单位在基层上进行了模板安装，并架设了单线基准线，基准线材质为钢绞线。
事件二：滑模摊铺机起步时，先开启振捣棒，在2～3min 内调整到适宜振捣频率，使进入挤压
板前缘拌和物振捣密实，无大气泡冒出，方可开动滑模机平稳推进摊铺。因滑模机未配备自动插入装置(DBI)，传力杆无法自动插入。
事件三：施工单位配置的每台摊铺机的摊铺速度为100m/h，时间利用系数为0.75，施工单位还配置了专门的水泥混凝土搅拌站，搅拌站生产能力为450m 3/h(滑模摊铺机生产率公式为：
Q=1000hBVPKB(m3/h)，公式中h 为摊铺厚度，B 为摊铺宽度)。

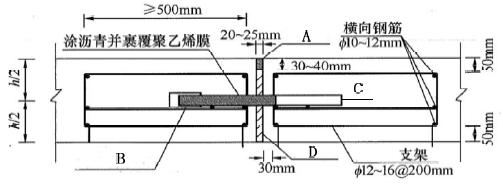

事件四：施工单位按图纸要求设置横向胀缝，横向胀缝示意图如下：

事件五：水泥混凝土路面的实测项目包括压实度、弯沉值、渗水系数、平整度、抗滑构造深度、横向力系数SFC、相邻板高差、纵横缝竖直度、中线平面偏位、路面宽度、纵断高程、横坡等。
【问题】
1.改正事件一中的错误。
2.事件二中传力杆应采用什么方法施工？对传力杆以下的混凝土如何振捣密实？
3.事件三中，施工单位配置的水泥混凝土搅拌站能否满足滑模摊铺机的生产率？说明理由。
4.写出事件四图中A、B、C、D 的名称。
5.指出事件五中哪些不是水泥混凝土路面的实测项目，并写出还有哪些漏项。

正确答案

1.错误之处一：滑模摊铺前，施工单位在基层上进行模板安装错误。
改正：滑模摊铺机施工特征是不架设边缘固定模板。
错误之处二：架设单线基准线错误。
理由：滑模摊铺高速公路、一级公路时，应采用单向坡双线基准线。
2.传力杆应采用前置支架法施工。
传力杆以下的混凝土宜在摊铺前采用手持式振捣棒振捣。
3.水泥混凝土搅拌站能满足滑模摊铺机的生产率。
理由：Q=1000hBVPKB=1000×0.24×（2.5+8.5）×2×100/1000×0.75=396＜450，故能满足。
4.A 填缝料、B 套帽、C 传力杆、D 胀缝板。
5.不属于水泥混凝土路面实测项目的是：压实度、弯沉值、渗水系数。
漏项：弯拉强度、板厚度、断板率。

查看解析
