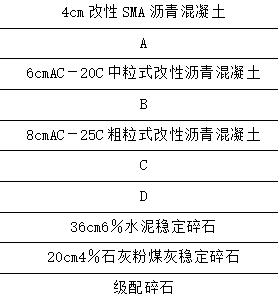

案例题 某高速公路是国家的重点建设项目,双向四车道,该区域为多雨潮湿地区,其结构形式路下图。

项目部编制了施工组织设计和施工管理措施,主要如下:
表面层严格制定施工要求,表面层采用走线法施工;直线段由中间向两边、曲线段由外侧向内侧的方式进行碾压;基层检査合格后,进行面层施工。各层开工前进行试验段铺筑,确定相应参数。严格控制施工过程中拌和、运输、摊铺、碾压等过程,保持摊铺机及找平装置工作状态稳定不变;严格要求摊铺机不在中途停顿,不得随意调整摊铺机的行驶速度;严格工序间的交验制度;按照先做构造物伸缩缝,再摊铺沥青混凝土面层施工。施工结束质量检验时面层平整度不合格。
项目部将20cm厚石灰粉煤灰稳定碎石底基层、36cm厚水泥稳定碎石基层、8cm厚粗粒式沥青混合料底面层、6cm厚中粒式沥青混合料中面层、4cm厚改性SMA沥青混凝土表面层等五个施工过程分别用:I、Ⅱ、Ⅲ、Ⅳ、V表示,并将I、Ⅱ两项划分为四个施工段①、②、③、④。Ⅰ、Ⅱ两项在各个施工段上持续的时间如表1所示。而Ⅲ、IV、V不分施工段连续施工,持续时间均为一周。
严格进行沥青混合料面层施工质量验收,实测项目包括平整度、弯沉值、抗滑(含摩擦系数和构造深度)、中线平面偏位、纵断高程、宽度及横坡等。

问题:
1.请写出结构图中A、B、C、D代表的名称。
2.请指出并改正施工组织设计和施工方案中的错误之处。
3.试补充背景资料中沥青混合料面层的实测项目还有哪些?并指出那些属于关键项目?

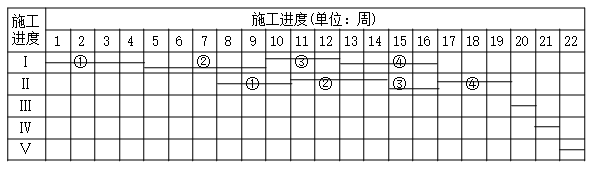

4.按照项目部施工进度安排,则工期为多少天?并请绘制出横道图。

正确答案
1.A:粘层;B:粘层;C:下封层;D:透层。
2.错误之处一:表面层采用走线法施工。
正确做法:表面层应当采用平衡梁法控制平整度。
错误之处二:直线段由中间向两边、曲线段由外侧向内侧的方式进行碾压。
正确做法:直线段由两侧向中心碾压,曲线段由内侧向外侧碾压。
3.沥青混合料面层的实测项目还应包括:压实度、厚度、矿料级配、渗水系数、沥青含量、马歇尔稳定度。其中关键项目有:压实度、厚度、矿料级配、沥青含量。
4.流水步距kⅠⅡ:

因此,流水步距为:7
工期:(3+4+2+3)+7+(1+1+1)=22(周)。
查看解析

相关试题

单选
关于水泥混凝土面层摊铺施工的说法,不正确的是( )。
A 铺筑试验路段时,长度不应短于100m B 滑模摊铺高速公路、一级公路时,应采用双线基准线,滑模摊铺机底板应设置为路拱形状 C 每日工作结束,施工缝应尽可能设置在胀缝或缩缝处 D 纵缝在构造上分为设拉杆平缝型和设拉杆假缝型
查看
单选
水泥混凝土面层铺筑试验路段应达到的目的,说法错误的是( )。
A 确定拌合楼的拌和参数、实际生产能力和配料精度 B 检验施工组织方式、质量控制水平和人员配备 C 检验铺筑机械、工艺参数及与拌和能力匹配情况 D 检验混凝土试件弯拉强度是否满足要求
查看
单选
某二级公路一座中桥在施工中发生主拱圈垮塌,未发生人员死亡,但直接经济损失(含抢修费)达到 580 万元,该工程质量事故属于( )。
A 一般质量事故 B 重大质量事故 C 较大 质量事故 D 特别重大质量事故
查看
单选
路面基层排水层的透水材料,透水性从低到高排序正确的是( )。
A 未经处治的开级配碎石集料、沥青处治的碎石集料、水泥处治的碎石集料 B 未经处治的开级配碎石集料、水泥处治的碎石集料、沥青处治的碎石集料 C 水泥处治的碎石集料、未经处治的开级配碎石集料、沥青处治的碎石集料 D 沥青处治的碎石集料、水泥处治的碎石集料、未经处治的开级配碎石集料
查看
单选
仪器设备使用状态标识为“合格”的用( )标签进行标识。
A 绿色 B 黄色 C 蓝色 D 红色
查看
单选
下列关于无核密度仪法说法,错误的是( )。
A 无核密度仪采用电磁法来测量路基密度 B 可快速测试当日铺筑且未开放交通的沥青路面各层沥青混合料的密度,并计算压实度 C 测试结果宜用于评定验收 D 主要用于施工过程中的质量控制
查看
单选
下列关于后张法压浆说法,错误的是( )。
A 压浆时,对曲线孔道和竖向孔道应从最低点的压浆孔压入 B 对水平直线孔道可从任意一端的压浆孔压入 C 对结构或构件中以上下分层设置的孔道,应按先上层后下层的顺序进行压浆 D 同一孔道的压浆应连续进行,一次完成压浆应缓慢、均匀地进行,不得中断
查看
单选
关于地基表层碾压处理压实度控制标准说法正确的是( )。
A 一级公路一般土质应不小于95% B 二级公路一般土质应不小于90% C 三级公路应不小于80% D 四级公路应不小于75%
查看
单选
下列关于沥青混合料压实的有关说法错误的是( )。
A 压路机采用2~3台双轮双振压路机及2~3台重量不小于16t胶轮压路机组成 B 初压采用钢轮压路机静压1~2遍 C 采用雾状喷水法,以保证沥青混合料碾压过程中不粘轮 D 宜快速完成在新铺筑的路面上进行停机、加水、加油活动
查看
单选
( )组装成导梁的架桥设备通常称之为“公路常备架桥设备”
A 贝雷片 B 用万能杆件 C 战备军用桁梁 D 专用架桥设备
