案例题某施工单位承建了一座高架桥，该桥上部结构为30m 跨径的预应力小箱梁结构，共120 片预制箱梁。

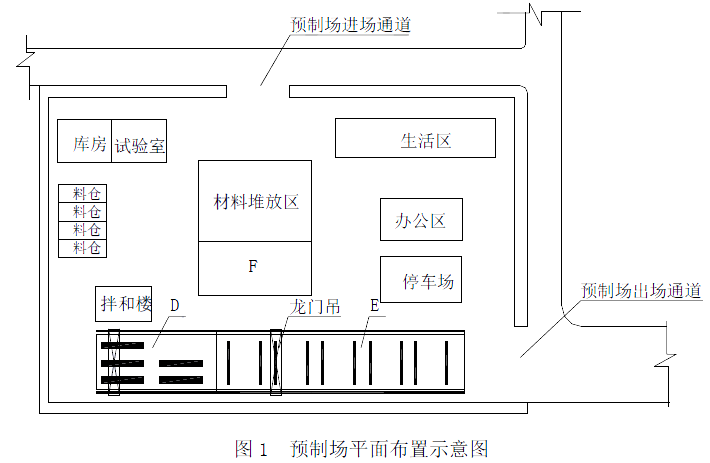

施工合同签订后，施工单位根据构件预制场的布设要求，立即进行了箱梁预制场的选址和规划，并编制了《梁场布置方案》，在报经企业技术负责人审批后实施，方案要求在梁板预制完成后，移梁前应对梁板喷涂统一标识，包括预制时间、梁体编号等内容，预制场平面布置示意图见图1。

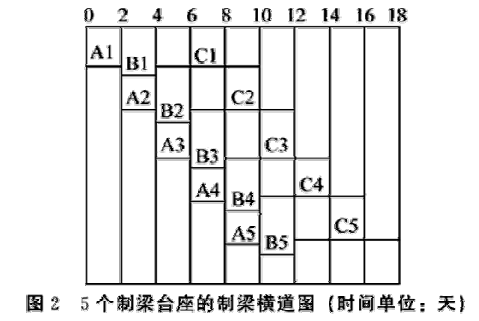

预制场设5 个制梁台座(编号1～5)，采用一套外模、两套内模。每片梁的生产周期为10 天，其中A 工序(钢筋工程)2 天，B 工序(模板安装、混凝土浇筑、模板拆除)2 天，C 工序(混凝土养生、预应力张拉与移梁)6 天。5 个制梁台座的制梁横道图见图2。

箱梁预制前，施工单位对底模板设置了预拱。在进行第25 号箱梁预制时，为选择预应力筋张拉时机，在箱梁混凝土浇筑时，试验人员甲在现场同步取样，并对取样试块按试验室标准条件养护，严格按测定的试块强度作为预应力筋张拉强度。但张拉完成后发现该梁预拱度出现较大偏差。
【问题】
1.完善《梁场布置方案》的审批程序，并补充梁板还应喷涂的标识。
2.分别写出预制场平面布置示意图中D、E、F 区域代表的名称。在拌合楼旁通常需设置哪些标识或标牌？
3.列式计算120 片箱梁按图2 的形式组织流水施工的最短预制工期。
4.分析25 号箱梁预拱度出现较大偏差的原因。

正确答案

1.梁场布置方案还应报监理工程师审批后才能实施。
张拉时间、施工单位、部位名称。
2.D 制梁区；E 存梁区；F 材料加工区。
混凝土配合比牌、安全警告警示牌、操作规程标志牌。
3.最短流水施工工期为：（24-1）×10+18=248（天）。
4.原因：第25 号箱梁预制时，对取样试块按试验室标准条件养护作为预应力张拉时机，应采用同环境、同条件养护的试件。
【解析】25 号箱梁的混凝土取样试块按试验室标准养护条件与箱梁在预制台座上的现场养护条件不同（或试件养护方式错误），当试块强度达到设计张拉强度时，试件强度与现场梁体强度不一致（或梁的弹性模量可能尚未达到设计值），导致梁的起拱值偏大而出现预拱度偏差。
