案例题某电力工程公司项目部承接了一个光伏发电工程施工项目，光伏发电工程位于某工业园区12个仓库的屋面，工程的主要设备、材料有光伏板(1．5m×1m、18．5kg、30V、8A、255W)，直流汇流箱，并网型光伏逆变器，交流配电柜。升压变压器(0．4／10kV)，电缆，专用接插件等。

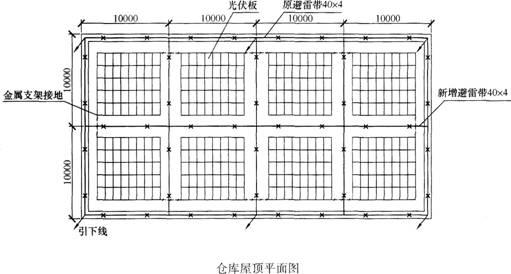

因光伏板安装在仓库屋面，仓库建筑的防雷类别应提高一个等级，建筑屋面需增加接闪带（避雷带）(见下图)；光伏板用金属支架固定，并接地可靠，20块光伏板串联成一个光伏直流发电回路，用2芯电缆接到直流汇流箱。项目部依据规范和设计要求编制了光伏发电工程的施工技术方案，并在施工前进行了技术和安全交底。
在光伏发电工程的施工中发生了以下2个事件：
事件1：采购的镀锌扁钢进场后未经验收，立即搬运至仓库屋面，进行接闪带（避雷带）施工，被监理工程师叫停，后经检查验收达到合格要求，接闪带（避雷带）施工后，仓库建筑防雷类别满足光伏发电工程要求。
事件2：在光伏板安装互连后。用2芯电缆接到直流汇流箱时，某个作业人员没有按施工技术方案要求进行操作，造成触电事故，后经事故检查分析，项目部有技术和安全交底记录，并且交底的重点是光伏板接线时的防触电保护措施。
光伏发电工程竣工验收合格后，项目部及时整理施工记录等技术资料，将完整的工程竣工验收档案移交给项目建设单位。

问题
1．写出本工程接闪带材料验收的合格要求。
2．本工程接闪带应如何进行电焊连接?施工后的仓库建筑为几类防雷建筑?
3．简述施工技术交底的要求。
4．光伏发电工程的竣工档案应如何进行移交?

正确答案

1．接闪带应热镀锌，钢材厚度应大于或等于4mm，镀层厚度应不小于65μm。避雷带一般使用40mm×4mm镀锌扁钢或φ12mm镀锌圆钢制作。
2．接闪带之间的连接应采用搭接焊接。扁钢之间搭接长度为扁钢宽度的2倍，三面施焊；圆钢之间搭接长度为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊。
根据图示，施工后的仓库建筑为二类防雷建筑，屋顶避雷网格的间距为10m×10m。（来自规范建筑物防雷设计规范GB50057-2010）
3．施工技术交底的要求是：建立技术交底制度、明确相关人员的责任、分层次与分阶段进行、施工作业前进行、交底内容体现工程特点并使参加人员理解透彻、完成技术交底记录、确定施工技术交底次数。
4．机电工程项目竣工档案一般不少于两套，一套由建设单位保管，一套（原件）移交当地档案馆。施工单位向建设单位移交工程档案资料时，应编制《工程档案资料移交清单》，双方按清单查阅清点。移交清单一式两份，移交后双方应在移交清单上签字盖章，双方各保存一份存档备查。
