案例题某安装公司承接商务楼机电安装工程，工程内容：设备、管道和通风空调安装等；商务楼办公区域空调系统采用多联机组。
项目部依据施工总进度计划，编制多联机组空调系统施工进度计划（见表9-1），报公司审批时被否定，要求重新编制。

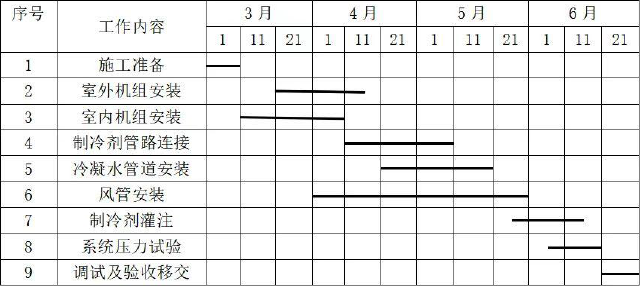

表4-1 多联机组空调系统施工进度计划

安装公司重新考虑了各种对施工进度计划的制约因素，并通过多次协调沟通后向建设单位提交了施工进度计划，最终顺利通过。
风管材料进场时，项目部进行了严格的验收，发现部分材料型号规格不符合进料计划，及时进行了处理，质检员巡视中发现DN150mm 空调供水管的施工质量（见图4-1）不符合规范要求，通知施工作业人员整改。

空调供水管及开式冷却水系统施工完成后，项目部进行了强度和严密性试验，施工图中注明空调供水管的工作压力为1.3MPa，开式冷却水系统工作压力为0.9MPa。
在试验过程中，发现空调供水管个别法兰连接和焊缝处有渗漏现象，施工人员进行返修后，重新试验未发现渗漏，并通过验收。
【问题】
1.机电工程施工进度计划安排会受到哪些因素的制约？
2.项目部编制的施工进度计划为什么被安装公司否定？在制冷剂灌注前，制冷剂管道需要进行哪些试验？
3.图4-1 中存在的错误有哪些？如何整改？
4.计算空调供水管和开式冷却水管道的试验压力。试验压力最低不应小于多少MPa？

正确答案

1.机电工程施工进度计划安排受工程实体现状、机电安装工艺规律、设备材料进场时机、施工机具作业人员配备和施工场地环境等诸因素的制约。
2.（1）①先制冷剂灌注后进行系统压力试验错误，改正：制冷剂灌注应在系统压力试验后进行。
②先室内机组安装后室外机组安装错误，改正：应先安装室外机组再安装室内机组。
（2）制冷剂管道安装完毕，检查合格后，制冷剂灌注前应进行强度、气密性和抽真空试验。

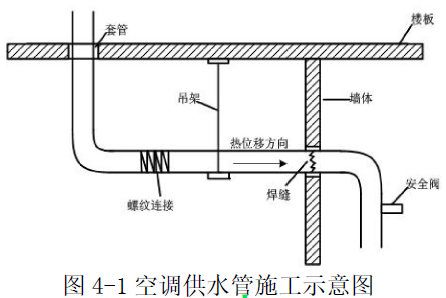

3.图4-1 中存在的错误及正确做法如下：
①错误之处：焊缝在墙体中错误。
正确做法：焊缝不应在墙体中，移出重装在其他位置。
②错误之处：套管穿过楼板与地面相平不妥。
正确做法：套管应超出装饰地面20~50mm。
③错误之处：管道有热位移，吊架垂直安装错误。
正确做法：管道有热位移，吊架应安装在热位移反方向的1/2 偏位处。
④错误之处：安全阀水平安装不对。
正确做法：安全阀应垂直安装，出口应接安全地点。
⑤错误之处：DN150mm 空调供水管用螺纹连接错误。
正确做法：空调供水管应该用法兰连接。
4.供水管：试验压力P 供=1.3MPa+0.5MPa，即P 供=1.8MPa；
冷却水：试验压力P 冷=1.5×0.9MPa，即P 冷=1.35MPa；最低不能低于0.6MPa
