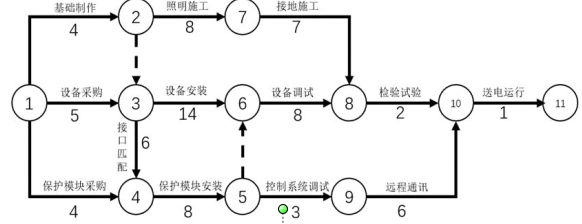

案例题 某机电安装公司承接了某厂区电气工程扩建改造项目，主要工作内容包括设备采购，设备安装，防雷接地安装等，建设单位要求安装公司严格按照合同施工，工期不得延误。安装公司根据工程合同要求向建设单位提 交了施工进度计划图如下，数字代表施工天数。

在安装公司施工期间，监理第 8 天下班前检查，发现设备安装刚开始安装 1 天，接口匹配工作已经进行了 3天。照明施工刚开始进行了 1 天。监理认为会影响到总工期，要求施工单位提交赶工计划。、
施工单位召开了协调会，汇总出可以压缩工期的工序及费用的表格。随后编制了赶工技术，获得监理单位的批 准。

施工单位接地施工采用垂直接地体，但是施工单位发现接地电阻施工偏大，后监理单位指出可能是接地极
间距不符合要求。
安装公司施工期间始终严格执行“三检制”，并最终按原工期完成项目。
问题：
1.写出原施工计划的关键线路，并计算总工期。
2.写出安装公司的赶工方案，并计算赶工费。
3.简述三检制的定义，并写出三种现场质量检查的主要方法。 4.写出垂直接地体的常用材料，以及埋设的要求？

1.原施工计划关键线路有两条，第一条关键线路：1→3→6→8→10→11。第二条关键线路：1→3→4
→5→6→8→10→11。经计算，总工期为 30天。
2.（1）计算赶工费，先要确定赶工的时间。监理第 8 天下班前检查，发现设备安装刚开始安装1 天， 按照原施工计划看，设备安装此时应该已经进行了 3 天，说明设备安装工序延迟了 2 天。接口匹配工作已经进 行了 3天，符合原计划工期，该工作无延误。
照明施工刚开始进行了 1 天，说明照明施工延后了2 天，但是照明施工本身有 7天的总工期，所以延误 2 天并 不会对工期有影响。综上可以看出需要 2 天的赶工。
（2）压缩工期和费用表中，需要优先找到关键工序的工作进行压缩工期，设备调试和检验试验无疑是首选，检 验试验费用低，优先压缩一天，之后设备调试再进行压缩一天。
即：①压缩检验试验工作 1 天，费用 1800 元
②压缩设备调试工作 1 天，费用 2000 元。
赶工费共计 3800元。
3.（1）“三检制”是指操作人员的“自检”“互检”和专职质量管理人员的“专检”相结合的检验制度。 （2）现场质量检查的方法主要有目测法、实测法、试验法。
4.（1）垂直埋设的金属接地体一般采用镀锌角钢、镀锌钢管、镀锌圆钢等。镀锌钢管的壁厚不小于 2.5mm， 镀锌角钢的厚度为 4mm，镀锌圆钢的直径不小于 14mm，垂直接地体的长度一般为 2.5m。
（2）埋设后接地体的顶部距地面不小于 0.6m，为减小相邻接地体的屏蔽效应，接地体的水平间距应不小于 5m。 接地体施工完成后应填土夯实，以减少接地电阻。
