1.施工方案交底内容包括工程的施工程序和顺序、施工工艺、操作方法、要领、质量控制、安全措施、环境保护措施等。
2.

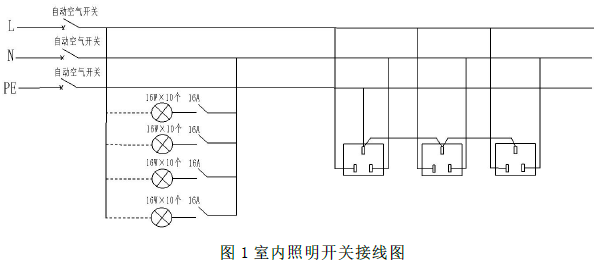

(1)PE(N)线上安装自动空气开关错误,因为PE(N)线上严禁装设开关或熔断器。(2)照明回路接40 个灯具错误,图中灯具并联连接回路电流过大不满足要求,因为照明配电箱内每一单相分支回路的电流不宜超过16A,灯具数量不宜超过25 个。
(3)图中开关接线错误,因为相线应经开关控制。
(4)图中插座接线错误,因为应左边接零线(N)右边接火线(L)。
(5)插座保护接地导接线错误,因为保护接地导体(PE)在插座之间不得串联连接。
3.电气照明施工方案被否定的原因:(1)利用金属柔性导管长距离敷设及作为接地导体。金属柔性导管的长度在在照明工程中不宜大于1.2m。金属柔性导管不应做保护导体的接续导体。
(2)嵌入式吸顶灯(5kg)采用木楔固定在楼板上。当吊灯灯具质量超过3kg 时,应采取预埋吊钩或螺栓固定。
4.(1)安装工程公司项目部向建设单位提交的竣工档案还缺少:一般施工记录;各种施工记录;质量事故处理记录;施工质量验收记录。图纸变更记录。
(2)包括:图纸会审记录、设计交底记录、设计变更记录、工程洽商记录。
