案例题 某电力工程公司项目部承接了一个光伏发电工程施工项目，光伏发电工程位于某工业园区12个仓库的屋面，工程的主要设备、材料有光伏板（1.5×1m、18.5kg、30V、8A、255W），直流汇流箱，并网型光伏逆变器，交流配电柜，升压变压器（0.4/10kV），电缆，专用接插件等。

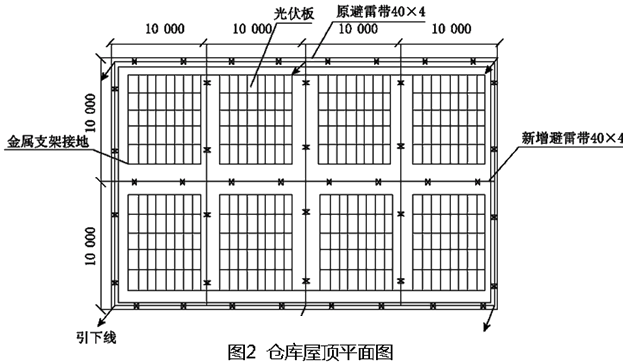

因光伏板安装在仓库屋面，仓库建筑的防雷类别应提高一个等级，建筑屋面需增加避雷带（见图2）；光伏板用金属支架固定，并接地可靠，20块光伏板串联成一个光伏直流发电回路，用2芯电缆接到直流汇流箱。项目部依据规范和设计要求编制了光伏发电工程的施工技术方案，并在施工前进行了技术和安全交底。
在光伏发电工程的施工中发生了以下2个事件。
事件1：采购的镀锌扁钢进场后未经验收，立即搬运至仓库屋面，进行避雷带施工，被监理工程师叫停，后经检查验收达到合格要求，避雷带施工后，监理工程师对镀锌扁钢的搭接（见下图）提出整改要求，项目部返工后，通过验收。

事件2：在光伏板安装互连后，用2芯电缆接到直流汇流箱时，某个作业人员没有按施工技术方案要求进行操作，接线后没有做相关测试项目导致造成触电事故，后经事故检查分析，项目部有技术和安全交底记录，并且交底的重点是光伏板接线时的防触电保护措施。
光伏发电工程竣工验收合格后，项目部及时整理施工记录等技术资料，将完整的工程竣工验收档案移交给项目建设单位。

【问题】
1.写出本工程避雷带材料验收的合格要求。
2.本工程避雷带应如何进行电焊连接？画出镀锌扁钢正确的焊接搭接方式，扁钢需要多少面焊接？写出光伏组件接线后应做的测试项目。
3.造成触电事故的直流电压有多少伏？写出施工技术交底记录的要求。
4.光伏发电工程的竣工档案应如何进行移交？

正确答案

1.避雷带材料要求：避雷带应热镀锌；钢材厚度应大于或等于4mm；镀层厚度应不小于65μm；避雷带一般使用40mm×4mm镀锌扁钢。
2.避雷带的电焊连接：避雷带之间的应用搭接焊接，搭接长度为扁钢宽度2倍，三面施焊。正确焊剂搭接方式：

【彩蛋】压卷，三式教育公众号软件考前更新，下载链接 www.weimei168.com
光伏组件之间的接线在组串后应进行光伏组件串的开路电压和短路电流的测试。
3.造成触电事故的直流电压为30V×20＝600V
施工技术交底记录要求：技术交底记录应及时完成；参加施工技术交底人员必须签字；技术交底记录必须妥善保存，竣工后作为竣工资料进行归档。
4.竣工档案的移交应编制《工程档案资料移交清单》
（1）机电工程项目竣工档案一般不少于两套，一套由建设单位保管，一套（原件）移交当地档案馆。
（2）施工单位向建设单位移交工程档案资料时，应编制《工程档案资料移交清单》，双方按清单查阅清点。移交清单一式两份，移交后双方应在移交清单上签字盖章，双方各保存一份存档备查。
