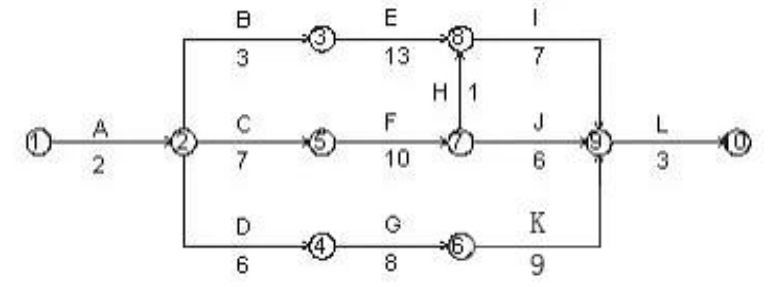

案例题 某洁净厂房工程，项目经理指示项目技术负责人编制施工进度计划，项目技术负责人编制了相应施工进度安排(如图 1 所示)，报项目经理审核。按照《危险性较大的分部分项工程安全管理规定》（建办质[2018 ]31 号），部分内容应编制安全专项施工方案并于施工完毕后进行验收。

因为本工程采用了某项专利技术，其中工序 B、工序 F、工序 K 必须使用某特种设备，且需按“B→F→K”先后顺次施工。该设备需要租赁，租赁时长计算从进场开始直至设备退场为止，且场内停置等待的时间均按正常作业时间计取租赁费用。
物料提升机安装前制定了施工方案，部分施工方案如下：
（1）试验楼物料提升机安装总高度 26m，采用一组缆风绳锚固。
（2）与各楼层连接处搭设卸料通道，与相应的楼层接通后，仅在通道两侧设置了临边安全防护措施。
（3）地面进料口处仅设置安全防护门，在相应位置挂设了安全警示标志牌，监理工程师认为安全设施不齐全。
问题：
1.根据特种设备使用的特殊情况，重新绘制调整后的施工进度计划网络图，调整后的网络图总工期是多少？
2.若租赁费用最低，特种设备应在第几周初进场？优化后特种设备计取租赁费用的时长为多少？
3.指出物料提升机方案中错误之处，并分别给出正确做法。
4.危大工程验收人员应包括哪些？

正确答案

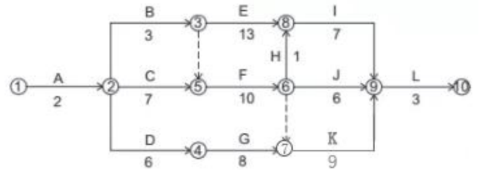

1.调整后的网络图为：

调整后的网络图关键线路为：A→C→F→K→L。此时总工期为：2+7+10+9+3=31(周)。
2.优化工序的起止时间后，应在第 6 周初进场，优化后特种设备计取费用时长为3+1+10+9=23(周)。
3.（1）错误之处：实验楼物料提升机安装总高度 26m，采用一组缆风绳锚固；
正确做法：实验楼物料提升机安装总高度 26m，采用两组缆风绳锚固。 P224
（2）错误之处：仅在通道两侧设置了临边安全防护措施；
正确做法：架体外侧应沿全高用立网防护，还应在通道上方设双层防护棚。
（3）错误之处：物料提升机在地面进料口处仅设置安全防护门；
正确做法：物料提升机在地面进料口处设置常闭型防护门。
4.危大工程验收人员
（1）总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责人、项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关人员；
（2）监理单位项目总监理工程师及专业监理工程师；
（3）有关勘察、设计和监测单位项目技术负责人。
