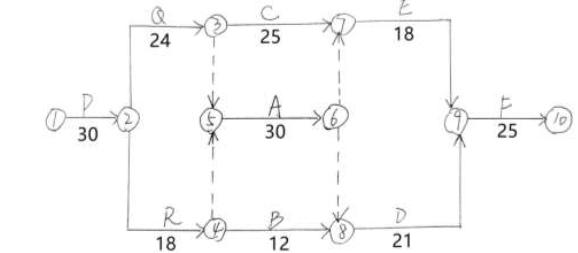

1.双代号网络计划如图所示：

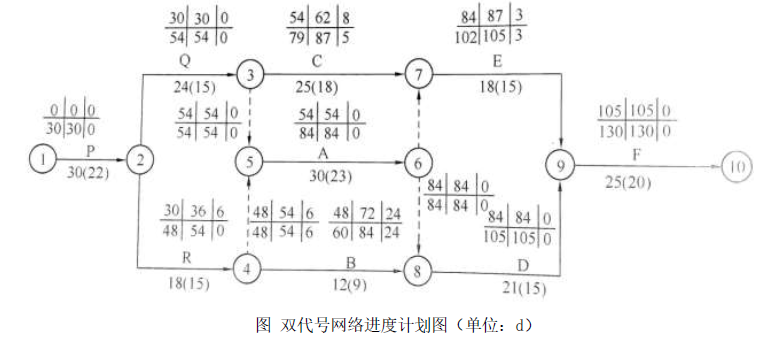

2.时间参数的计算见下图。关键线路P→Q→A→D→F。网络计划工期为130d。
3.工期调整如下：
（1）计算需缩短的时间，根据所计算的工期需要缩短时间30d。

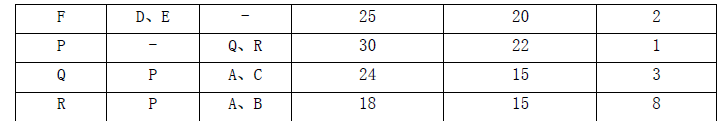

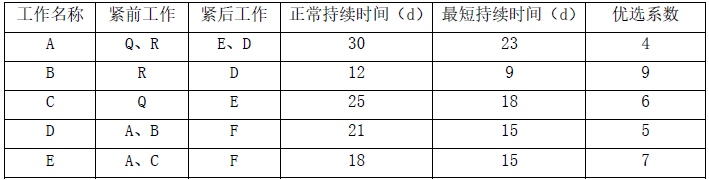

（2）在P、Q、A、D、F 工作中挑选优选系数最小的工作。
首先将P 工作压缩8d，再压缩F 工作5d，再压缩Q 工作6d，此时R 工作也成为关键工作，至此工期累计压缩了8+5+6=19d。
压缩A 工作5d，至此工期累计压缩了19+5=24d。
再压缩D 工作3d，此时E 工作也成为关键工作，至此工期累计压缩了24+3=27d。
（3）此时按要求仍需继续压缩，同时压缩C 工作和A 工作，组合优选系数6+4=10，
同时压缩Q 工作和R 工作，组合优选系数3+8=11，同时压缩E 工作和D 工作，组合优选系数12。
故同时压缩C 工作和A 工作2d，再同时压缩Q 工作和R 工作1d，至此工期累计压缩30d，可满足合同工期100d 的要求。

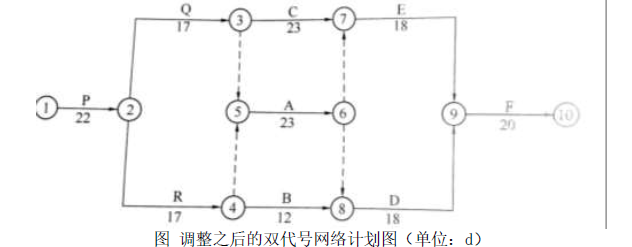

调整之后的双代号网络计划图如图所示：
