案例题 事件一：某设备安装工程拟组织流水施工，共分为3 个施工段，由I、II、I、IV 等4 个工序组成，其流水节拍表如下图所示(单位:周)。因工期需要，工序III、IV 之间需搭接1 周。

事件二：施工之前项目部编制施工过程中工作和工作之间的逻辑关系表，根据下表绘制对应的网络图。

事件三：在施工过程中遭遇了当地政令性停工，导致C 工作比计划延长了3 天，施工单位向建设单位提交
索赔报告，要求延长工期3 日历天，补偿误工费25 万元。
【问题】1.绘制横道图。
2.绘制对应的网络图，找出其关键线路（用工作表示）
3.施工单位能否索赔成功，并说明理由？并用节点来表示延误以后的关键线路。
4.施工进度计划的调整内容有哪些？

正确答案

1.

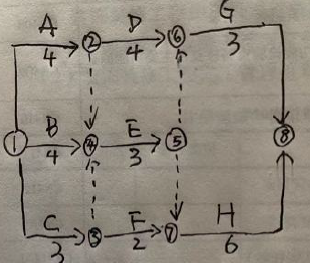

2.
关键线路A→E→H 和B→E→H
3.
施工单位索赔不成功，因为C 工作总是差是1 天，延误3 天对总工期仅仅影响2 天，因此工期损失2 天，当地政令性停工属于不可抗力，所以最终可以索赔工期2 天，误工费25 万。
延误以后的工期为15 天，关键线路为③→④→⑤→⑦→⑧
4.
工程量、起止时间、持续时间、工作关系、资源供应等。
