案例题某新建办公楼地下1层，地上16层，建筑面积24000㎡，钢筋混凝土框架剪力墙结构。地上结构混凝土强度等级：柱墙1-7层C40，8-16层C35，梁、板1-16层C30。项目部编制了楼板工程专项施工方案，内容包括：模板板面选用胶合板，支架选用盘扣式支撑架，模板及支架设计内容有选型及构造设计，荷载及其效应计算等。
混凝土工程专项施工方案规定：1-7层柱、节点处，高、低等级混凝土浇筑时，采取混凝土分隔浇筑措施，以保证施工符合设计要求。8-16层柱、梁节点处，采用梁、板混凝土强度等级C30进行浇筑，报监理单位同意后实施。
屋面工程设计中，规定了找坡设计排水要求，确定了找坡层采用轻骨料混凝土；明确了找平层，隔离层选用的材料。

项目部根据项目部工程较复杂的特点，按照材料种类要素将主体结构分部工程划分为混凝土结构和砌体结构子分部工程，遵照分部工程质量验收合格的规定内容，如有关安全、节能、环境保护和主要使用功能的抽查结果符合相关规定等，对主体结构分部工程进行了验收。
问题：
1.模板的材料种类除胶合板外还有哪些？补充模板及支架设计主要内容。
2.写出1-7层柱、梁节点应采取的混凝土分隔、浇筑措施。8-16层柱、梁节点混凝土浇筑方案，经监理单位同意是否妥当？为什么？

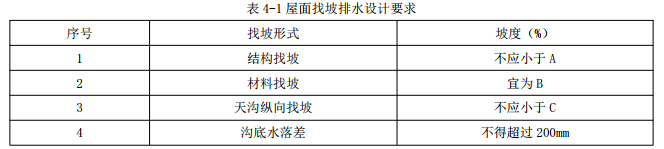

3.写出表4-1中ABC的坡度要求，分别写出屋面找平层，隔离层可选用的材料。
4.将分部工程划分若干子分部划分工程的要素，除材料种类外还有哪些？补充分部工程质量验收合格规定的内容。

正确答案

1.（1）模板的材料种类还有钢材、木材、塑料板、铝合金、竹板。
（2）模板及支架设计主要内容还有：
①模板及支架的承载力、刚度验算；
②模板及支架的抗倾覆验算；
③绘制模板及支架施工图。
2.（1）柱、墙混凝土设计强度比梁、板混凝土设计强度高两个等级及以上时，应在交界区域采取分隔措施。分隔位置应在低强度等级的构件中，且距高强度等级构件边缘不应小于 500mm。宜先浇筑高强度等级混凝土，后浇筑低强度等级混凝土。
（2）浇筑方案仅经监理单位同意后实施不妥。
理由：柱、墙混凝土设计强度比梁、板混凝土设计强度高一个等级时，柱、墙位置梁板高度范围内的混凝土经设计单位同意，可采用与梁、板混凝土设计强度等级相同的混凝土进行浇筑。
3.（1）A 为 3、B 为 2、C 为 1。
（2）找平层宜采用水泥砂浆或细石混凝土；隔离层可采用干铺塑料膜、土工布、卷材或铺抹低强度等级砂浆。
4.（1）还有施工特点、施工程序、专业系统及类别。
（2）分部工程质量验收合格还有：
①所含分项工程的质量均应验收合格；
②质量控制资料应完整；
③观感质量应符合要求。
