案例题某群体工程由甲乙丙三个独立的单体建筑组成，预制装配式混凝土结构。每个单体均有四个施工过程：基础、主体结构、二次结构、装饰装修。每个单体作为一个施工段，四个施工过程采用四个作业队组织无节奏流水施工。三个单体各施工过程流水节拍如表1。总工期最短的流水施工进度计划如图1-1。

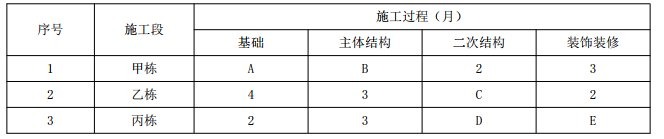

表1三个单体各施工过程流水节拍表

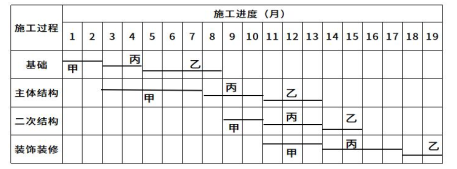

图1-1流水施工进度计划图

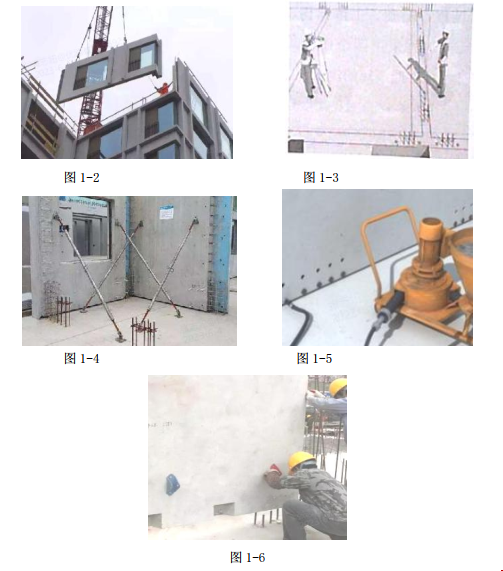

总承包项目部预制剪力墙板施工记录中留存有包含施工放线、墙板起吊、安装就位、临时支撑、连接灌浆等施工工序的图像资料，详见图1-2-图1-6。资料显示，墙板安装就位后，通过可调临时支撑和垫片调整墙板安装偏差满足规范要求。

问题：
1.补充表 1 中 A～E 处的流水节拍？（如 A-2）甲栋、乙栋、丙栋的施工工期各是多少？
2.分别写出预制剪力墙板施工记录图 1-2-图 1-6 代表的施工工序（如图 1-2 墙板起吊）。写出五张图片的施工顺序（如 2-3-4-5-6）。
3.装配式混凝土结构预制构件还有哪些？墙板就位后测量的偏差项目都有哪些？

正确答案

1.（1）流水节拍：A-2，B-5，C-2，D-3，E-4；
（2）甲栋施工工期：13 个月；
乙栋施工工期：15 个月；
丙栋施工工期：15 个月；
2.（1）1-2 墙板起吊，1-3 施工放线，1-4 临时支撑，1-5 连接灌浆，1-6 安装就位。
（2）施工顺序：3-2-6-4-5。
3.（1）预制构件还有：预制柱、预制梁、预制叠合板、预制楼梯、预制阳台、预制空调板等。
（2）墙板就位后测量的偏差项目有水平位置、倾斜度、高度等。
