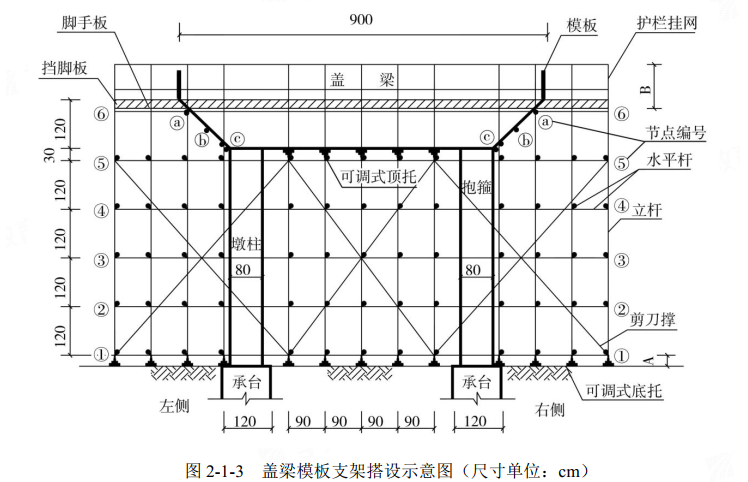

案例题 某公司承建一大桥,设计为双幅分离式四车道,下部结构为墩柱式桥墩,上部结构为 40m 简支梁。该盖梁采取支架法施工,项目部编制了盖梁支架模板搭设安装专项方案。包括如下内容:采用盘扣式钢管满堂支架;对支架强度进行计算,考虑了模板荷载,支架自重和盖梁钢筋混凝土的自重;核定地基承载力;对支架搭设范围的地面进行平整预压后搭设支架。盖梁模板支架搭设示意如图 2-1-3。架子工未完成全部斜撑搭设被工长查出要求补齐。现场支架模板安装完成后,项目部拟立即开始混凝土浇筑,被监理叫停下达了暂停施工通知,并提出整改要求。

上部结构架桥时发生如下事件:
(1)梁体在预制场进行吊装,设计未规定时,混凝土强度为设计强度的 75%。
(2)构件的吊环采用经过冷拉的 HRB400 钢筋制作。
(3)梁体存放时间不得超过 5 个月,超过该时间应对梁的上拱度值进行检测,合格方可使用。
【问题】
1. 写出支架设计中除强度外还应验算的内容。
2. 补充支架强度计算时还应考虑的荷载。
3. 指出支架搭设过程中存在的问题。
4. 指出图中 A、B 的数值。(以 mm 为单位)
5. 写出示意图左侧支架需要补充 2 根斜撑两端的对应节点编号。
6. 改正上部结构架桥时做法的错误之处。

正确答案
1.(1)刚度。
(2)稳定性。
2.(1)施工人员及施工设备、施工材料等荷载。
(2)振捣混凝土时产生的振动荷载。
(3)其他可能产生的荷载,如风荷载、雪荷载、冬季保温设施荷载、温度应力等。
3.(1)未对支架地基承载力检验。
(2)未对支架搭设范围的地面进行硬化(或“支架底部未设置垫板或混凝土垫块”)。
(3)支架地基未设置排水设施。
(4)斜撑搭设与支架搭设未同步进行。
(5)支架未进行预压。
4.(1)A:550mm。
(2)B:1500mm。
5.(1)a—④。
(2)b—③。
6.改正:
(1)梁体在预制场进行吊装,设计未规定时,混凝土强度不低于设计强度的 80%。
(2)构件的吊环采用未经冷拉的 HPB300 钢筋制作。
(3)梁体存放时间超过 3 个月时,应对梁的上拱度值进行检测。
