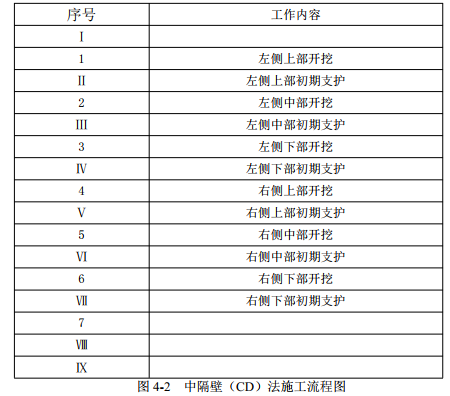

案例题 某施工单位承接了 10km 的山区二级公路工程项目,其中包含一座长 800m 的双车道隧道。隧道出口处于浅埋段,围岩级别较差导致在施工过程中围岩变形较大,拱顶下沉最大值达到 1.6m,因此经建设单位、设计单位、监理单位、施工单位现场勘查后,将从目前掌子面 DK118+549 至 DK118+659 的 V 级围岩段由原设计台阶法开挖变更为 CD 法如图 4-1 所示,具体施工流程如下图 4-2 所示。


施工过程中发生如下事件:
事件一:左洞进口洞门采用明洞式,明洞左侧采用偏压墙,洞口施工包括以下主要工序:①仰坡开挖及防护;②截水沟开挖、铺砌;③边坡开挖及防护;④偏压墙开挖、浇筑混凝土;⑤管棚成孔、装管、注浆;⑥套拱施工。
事件二:主要采用钻爆开挖,并配合人工出渣。断层破碎带及其影响带地段初期支护及时封闭成环,根据围岩量测结果及时施作二次衬砌。

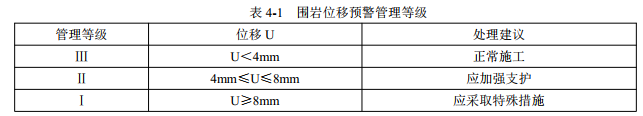

事件三:施工单位制定并经总监办批准了监控量测方案,方案明确了预警机制,分三级管理,围岩位移预警管理等级见表 4-1。

注:U 表示当天沉降量。

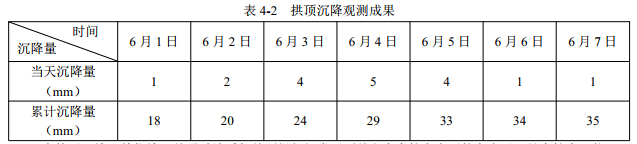

当遇到下列情况时,必须纳入 I 级管理:①连续 3 天拱顶沉降大于 3mm;②一天拱顶沉降大于 20mm。隧道施工过程中,左侧上部处拱顶沉降观测成果见表 4-2。

事件四:施工单位施工前通过地质超前预报得知掌子面前方存在较高水压的富水区,具有较大可能、较大规模的涌水、突水,施工单位采取了注浆措施。
事件五:为保证隧道施工安全,施工单位做了以下工作:
(1)施工前,施工单位依据风险评估结论,编制了专项施工方案,由施工单位技术负责人签字、加盖单位公章,后报总监理工程师签字、加盖执业印章后批准执行。
(2)施工单位专项方案要求二次衬砌距掌子面距离 IV 级围岩不得大于 120m,Ⅴ级围岩不得超过 90m。
(3)隧道开工前,项目部仅对隧道工区负责人和安全员进行了岗前安全培训。
问题:
1.补充隧道施工流程图工序中的工作内容。背景资料中隧道开挖方案变更属于什么设计变更,应由谁进行审批?。
2.写出事件一中工序①~⑥的正确排序(以“②→③→⑥→……”格式作答)。
3.指出事件二中的错误之处并说明理由,以及位移变形达到什么要求时,才能进行二次衬砌。
4.事件三中,施工单位是否应发出预警?说明理由及对应的处理建议。
5.事件四中,施工单位应采取哪两种注浆措施?
6.事件五中,逐条判断施工单位做法是否正确,并改正错误。

正确答案
1.(1)Ⅰ:超前支护;7:拆除中隔壁;Ⅷ:仰拱及填充混凝土;Ⅸ:拱墙二次衬砌。
(2)较大设计变更,应由省级交通运输主管部门审批。
2.②→①→③→⑥→⑤→④。
3.(1)错误之处:主要采用钻爆开挖,并配合人工出渣。
理由:应以人工开挖、人工和机械配合出渣为主,可适当采用控制爆破,以免破坏已完成的临时支撑隔墙。
(2)二次衬砌应在:①隧道水平净空变化速度及拱顶或底板垂直位移速度明显下降;②隧道位移相对值已达到相对位移量的 90%以上。
4.(1)应发出预警。
(2)理由:因 6 月 3 日~6 月 5 日拱顶沉降分别为 4mm、5mm、4mm,这三天中每一天拱顶沉降都≥4mm,所以首先应这三天应每天发出Ⅱ预警,需应加强支护;又因 6 月 3 日~6 月 5 日连续 3 天拱顶沉降>3mm,所以 5 日应发出Ⅰ级管理,应采取特殊措施。
5.全断面帷幕注浆、周边注浆。
6.(1)错误;改正:施工单位还应当组织召开专家论证。
(2)错误;改正:二次衬砌距掌子面的距离Ⅳ级围岩不超过 90m,Ⅴ级围岩不超过 70m。
(3)错误;改正:项目部还应对特种作业人员和其他从业人员进行安全培训。
